佈置訊號線

本章節說明平板或條碼掃瞄器或外接式錢箱等設備訊號線連接時的佈線方式。

以下步驟必須在mPOP 的電源關閉時才能執行。

  • 訊號線出入口在 mPOP 底部的左右 2 邊。
    依mPOP 放置位置選擇佈線路徑。
  • 沿著底部或 USB 纜線扣中間，從出入口將纜線繞出。

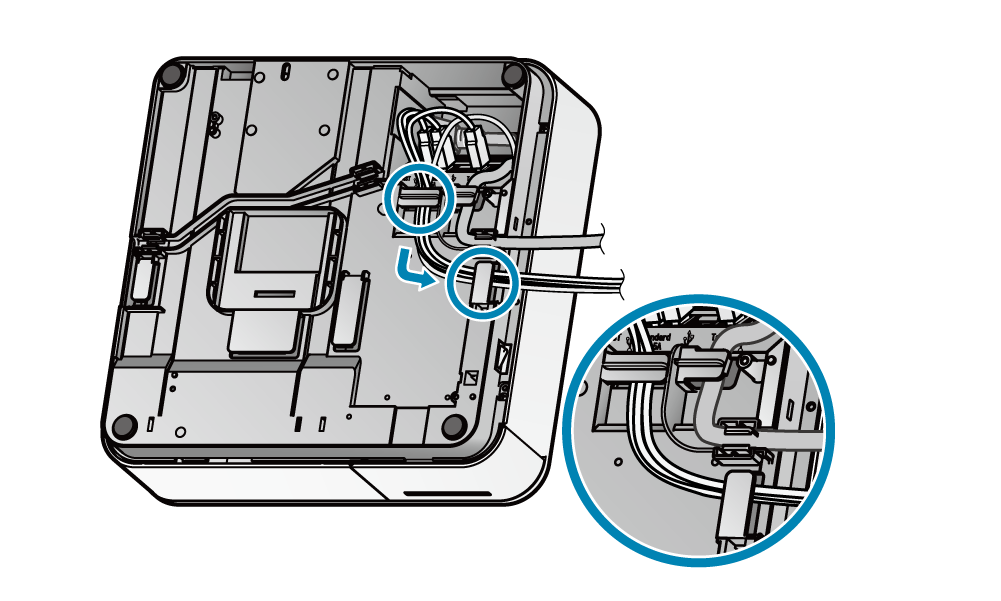

    • 佈線範例 1

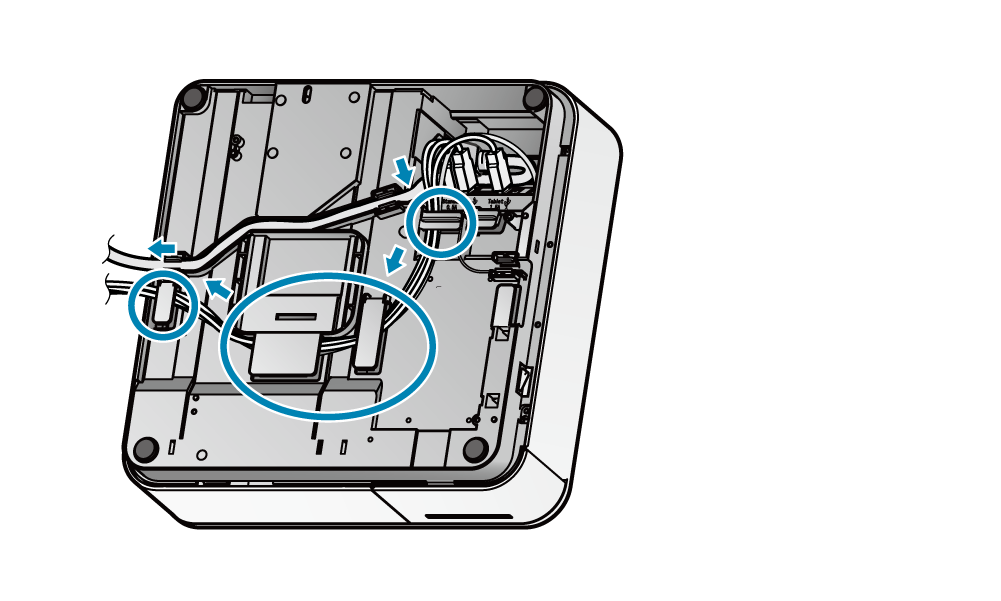

    佈線範例 2

注意

  • 確認電纜線已確實放入纜線扣環中，使 mPOP 擺放時不會因纜線卡住而導致傾斜。
  • mPOP 隨機附件不包含平板使用的訊號線，請使用市售 ( 或平板隨機所附 ) 的 USB 訊號線。
