安裝 mPOP

固定mPOP 擺放，以防止它掉落。

以下步驟必須在mPOP 的電源關閉時才能執行。

使用底部固定托座

使用櫃檯下安裝套件

使用市售防盜線(鎖)
使用底部固定托座

1. 確認mPOP 放置的位置

  • 選擇要放置mPOP (並給予固定保護) 的平面位置。

2. 安裝底部固定托座

可依需求選擇固定托座底部的方法，採用膠帶黏貼或是使用所附的螺絲固定。

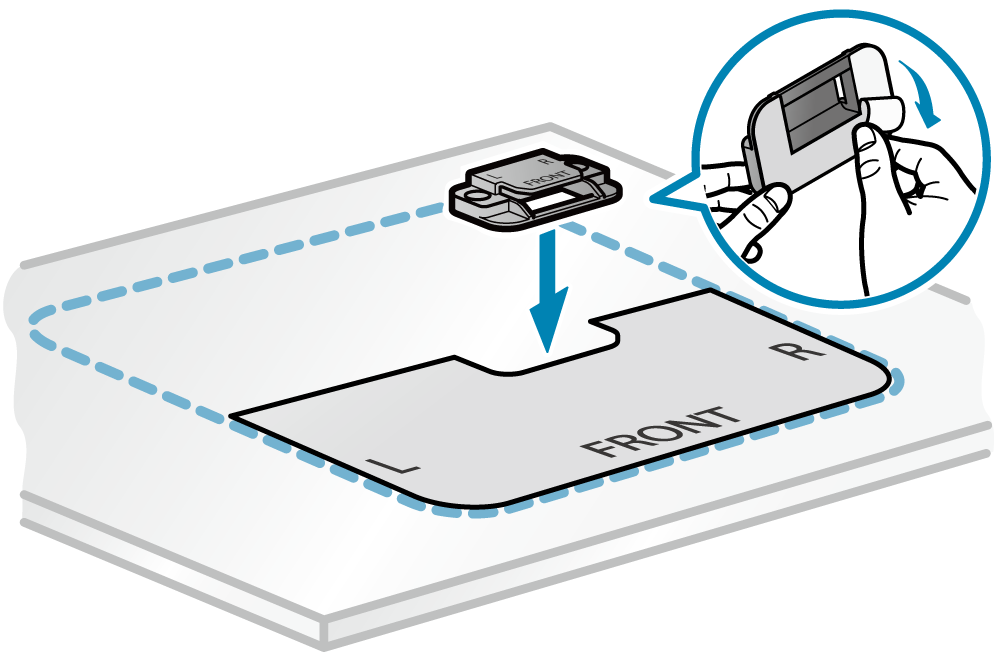

以膠帶黏貼方式固定

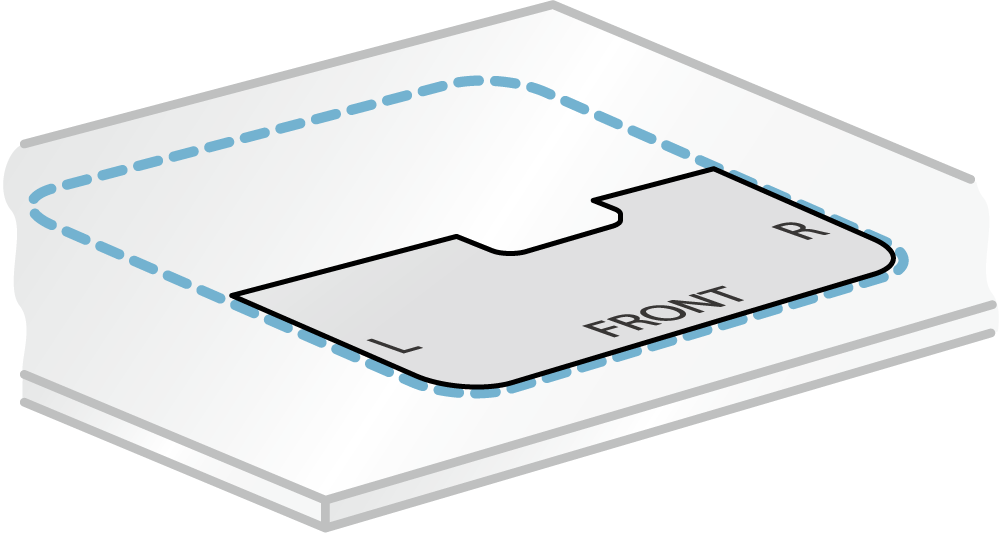

  • 放置定位模板，使模板上的"FRONT" 標示和mPOP 要安裝位置的方向吻合。

  • 定位固定托座，使托座上的"FRONT" 標示和模板上的"FRONT" 標示兩者的方向相同。
  • 剝離托座底部膠帶貼紙，並沿著模板黏貼托座。這個步驟必須非常小心，因為黏著劑黏性非常強。

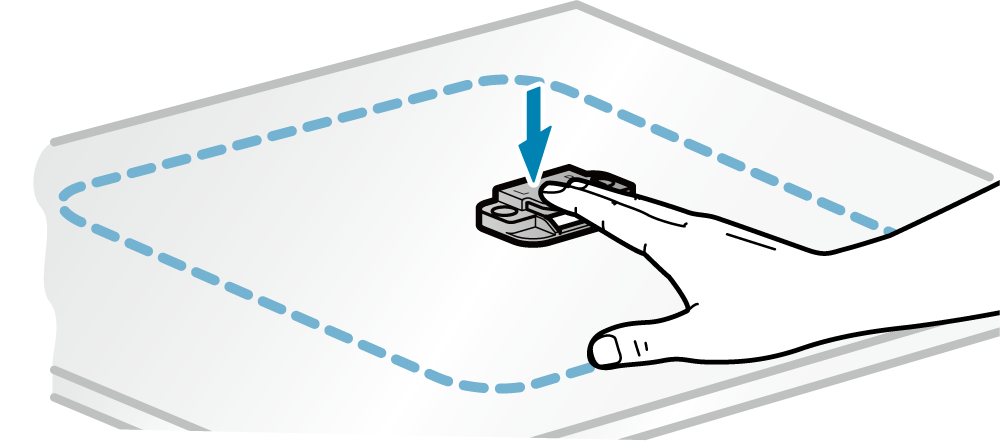

  • 將托座往下壓住，讓膠帶緊密黏貼於表面。
  • 移除模板。

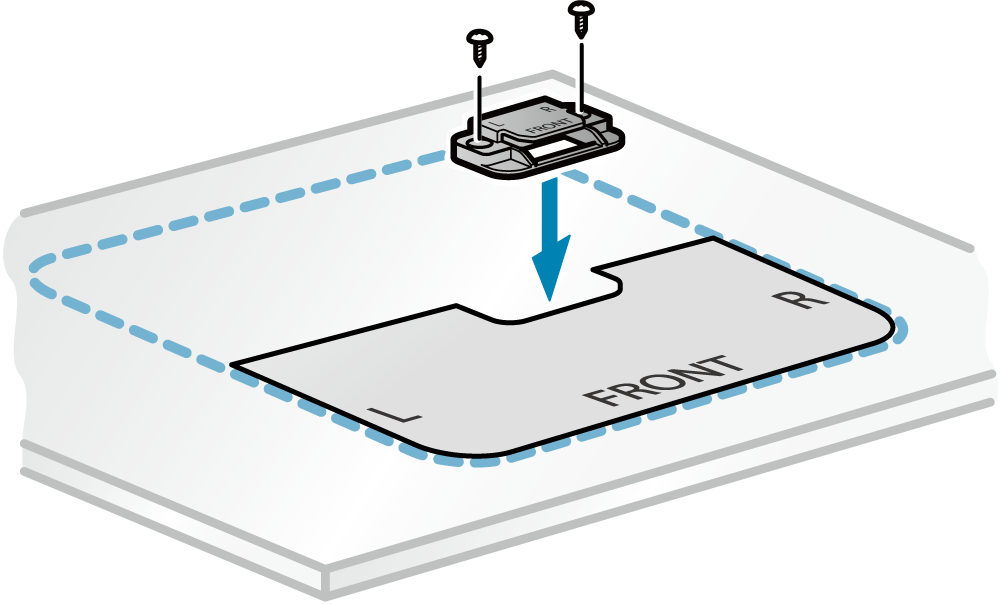

以螺絲方式固定
  • 放置定位模板，使模板上的"FRONT" 標示和mPOP 要安裝位置的方向吻合。

  • 定位固定托座，使托座上的"FRONT" 標示和模板上的"FRONT" 標示兩者的方向相同。
  • 以附件內的兩顆螺絲鎖入櫃檯桌面固定。

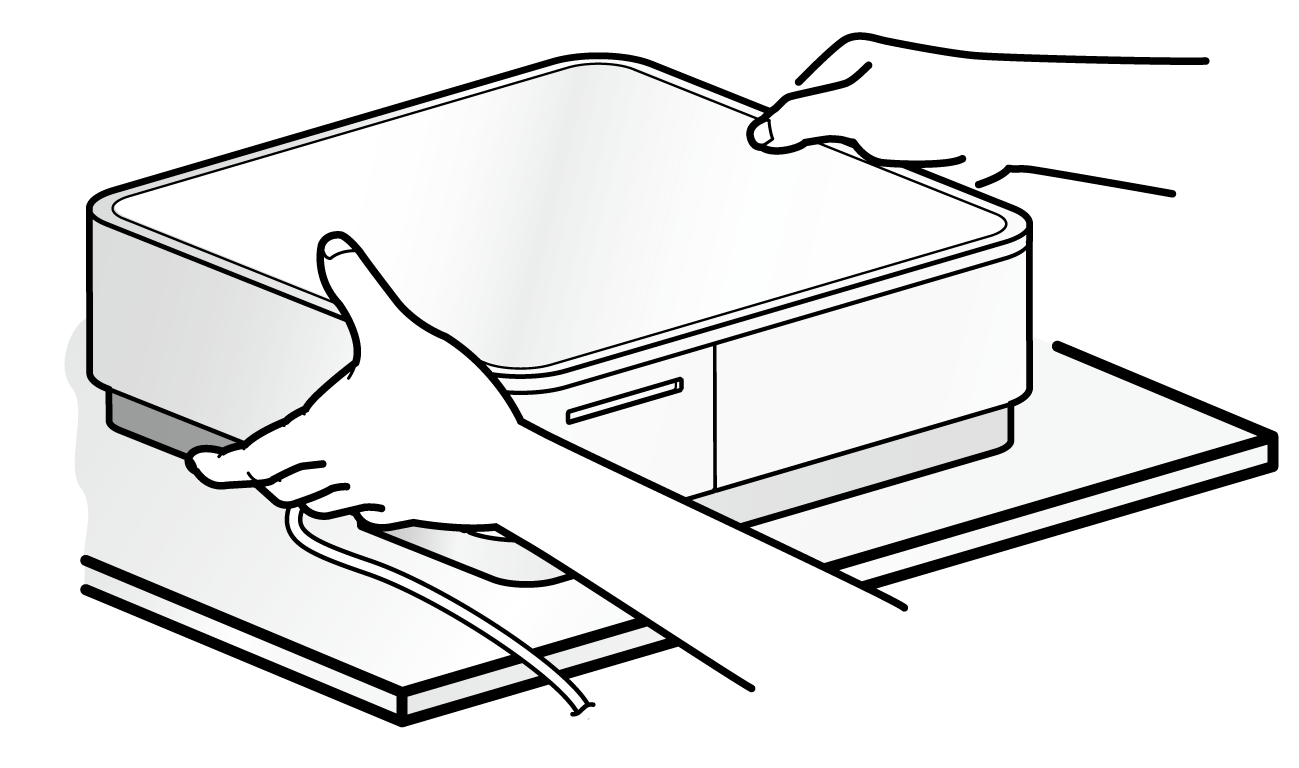

3. 放置mPOP

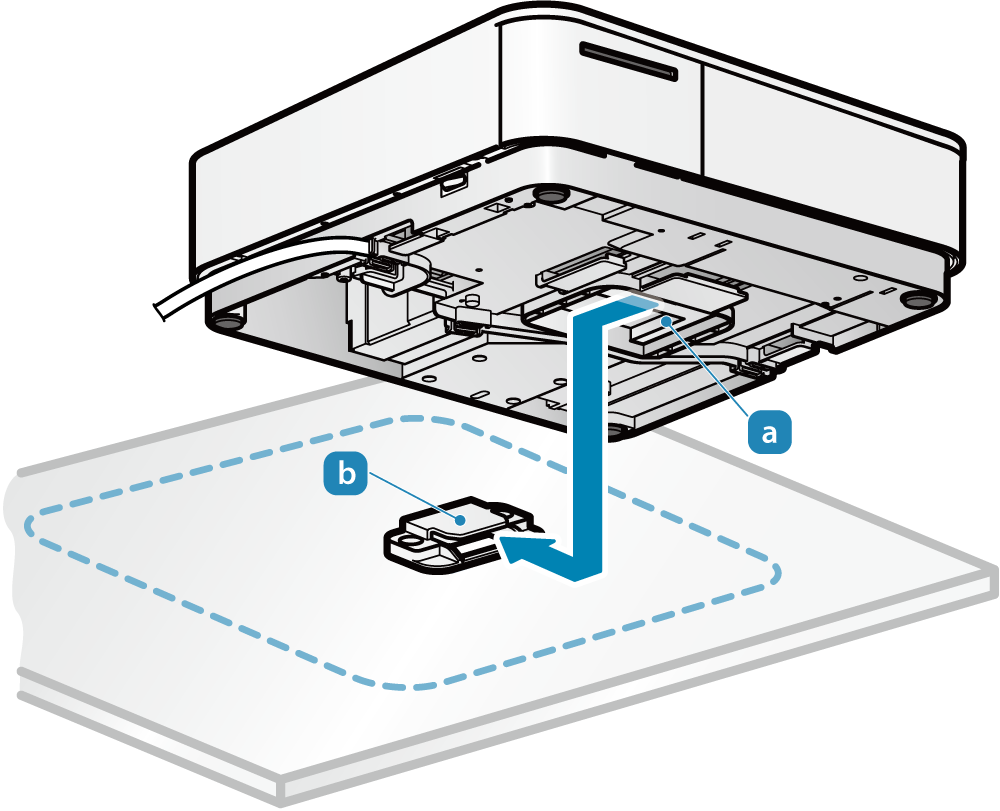

  • 確認位於mPOP 底部固定托座的導槽位置 。
  • 定位mPOP 時，將此導槽安裝在托座的鉤部位前方。

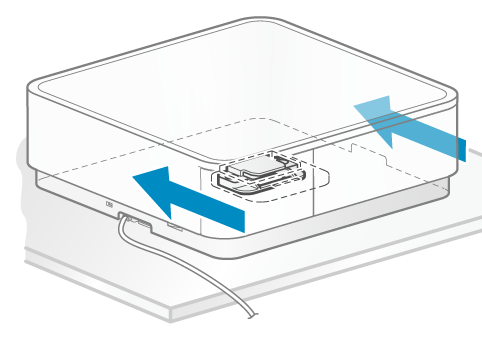

4. 滑動方式固定mPOP

  • 將mPOP 向後滑動，使托座鉤嵌入導槽並固定mPOP。

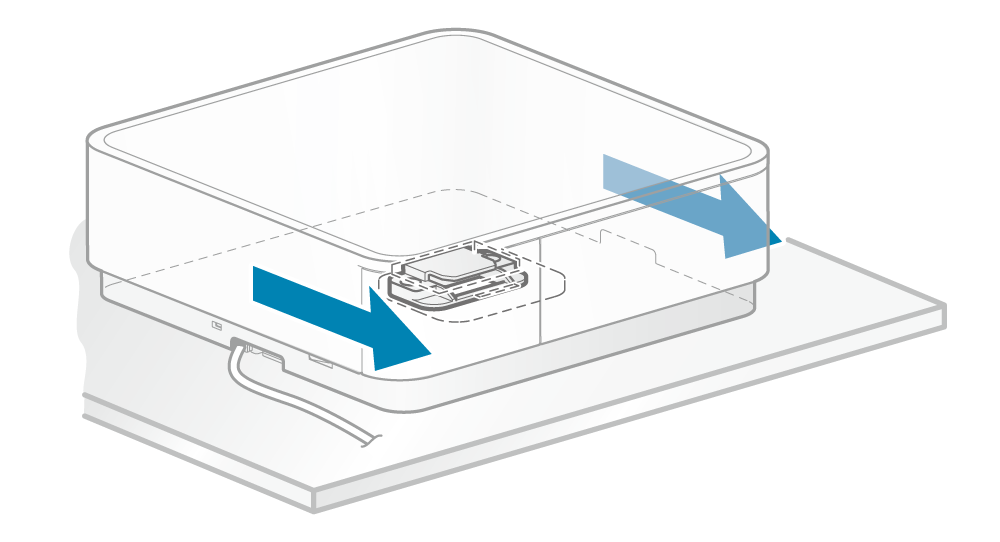

注意：從底部固定托座上取下時

  • 要從托座卸下，請執行相反的步驟。
    將mPOP 向前方滑動，以便將其從托座的鉤部取下。
    •  頁首
    使用櫃檯下安裝套件(選購項目)

    注意

  • 根據安裝表面（櫃檯桌面）的材質和厚度，有可能無法使用隨附的螺絲固定安裝框架。
  • 在這種情況下，請採取必要的措施，防止設備脫落，例如使用適合安裝表面(櫃檯桌面)材質的螺絲。
  • 組合安裝套件之前，請先將電纜連接到mPOP 的底部。

    • 1. 將套件之安裝框架連接到mPOP 本體

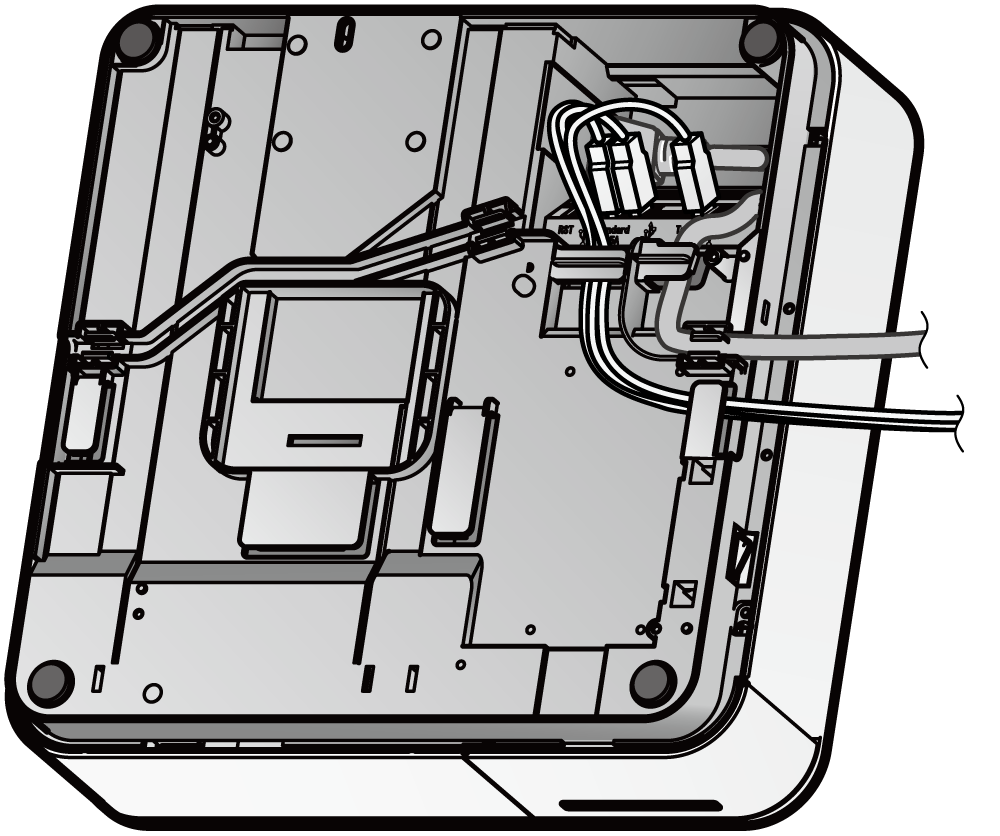

    • 將連接電源線和USB 訊號線，從mPOP 本體左側/右側的出口繞出。詳情請見連接訊號線。

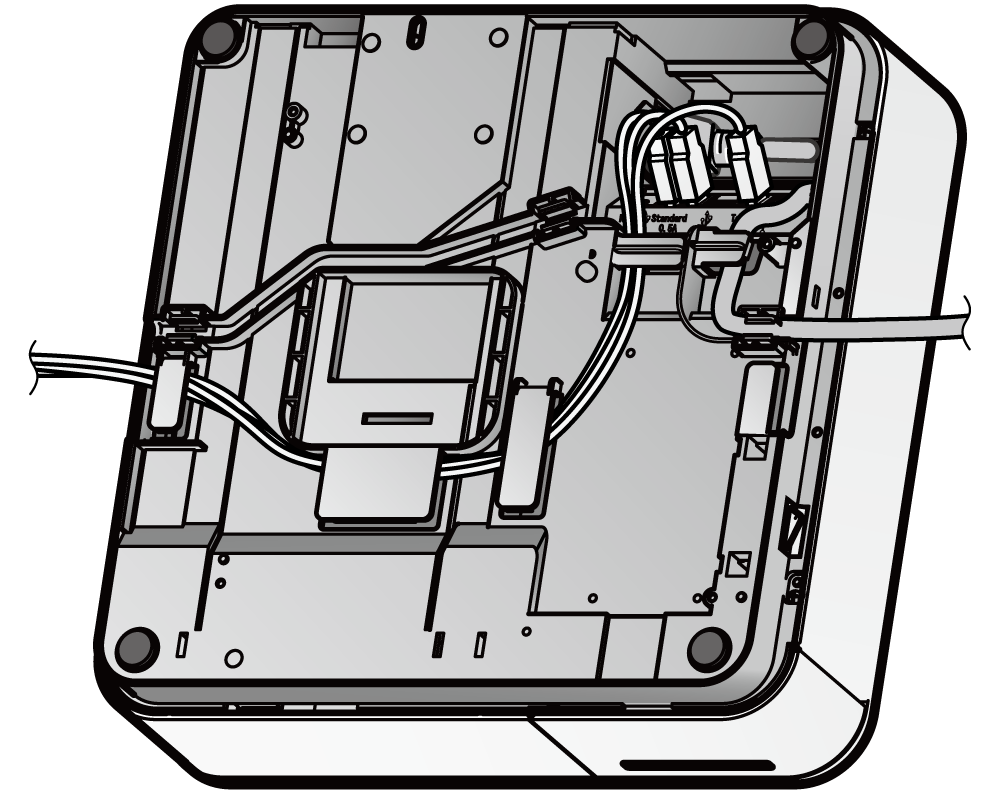

      • 佈線範例 1

      佈線範例 2

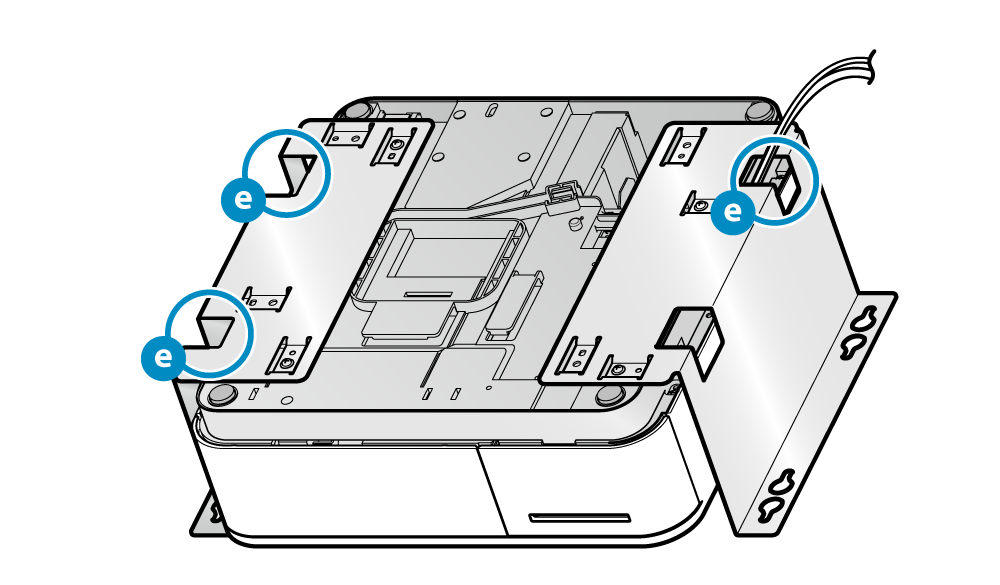

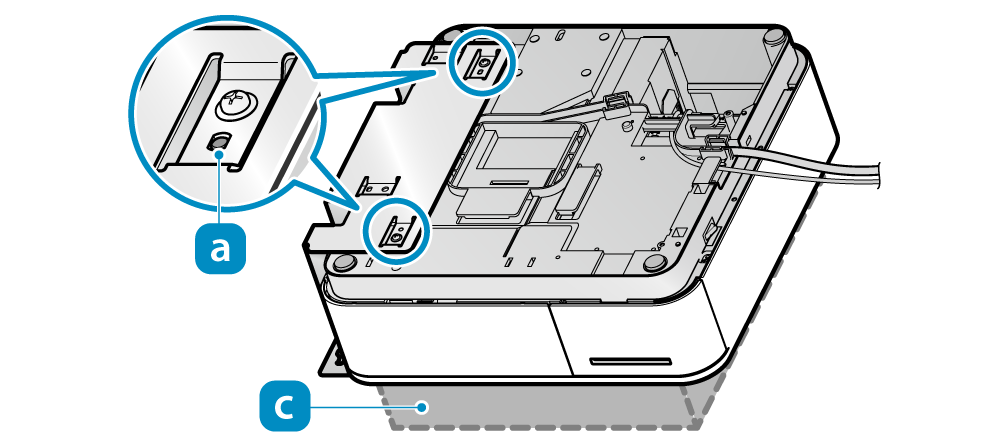

    • 請注意本體的方向，將安裝框架孔位對準本體的 和 標示的各兩個凸點。
    • 由於安裝框架高度比本體高，因此建議在工作平台上進行安裝（工作平台厚度應至少30mm）。

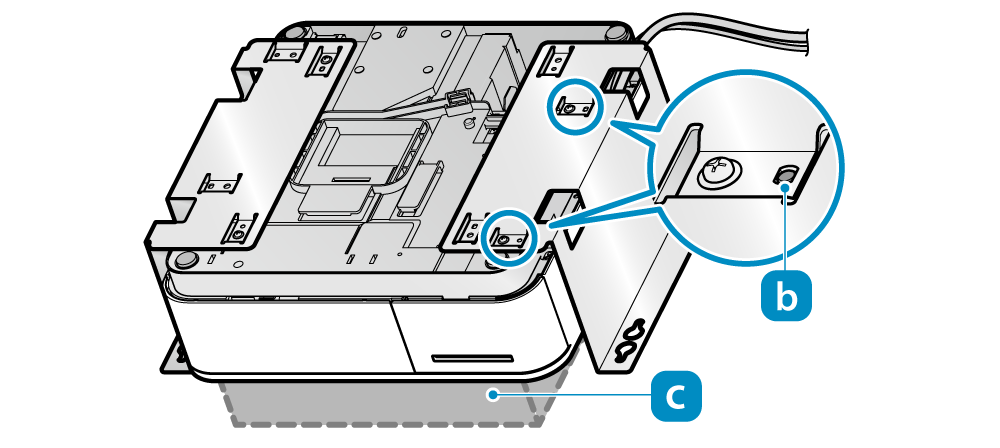

    • 用四個小螺絲（M3-8）固定。

    注意

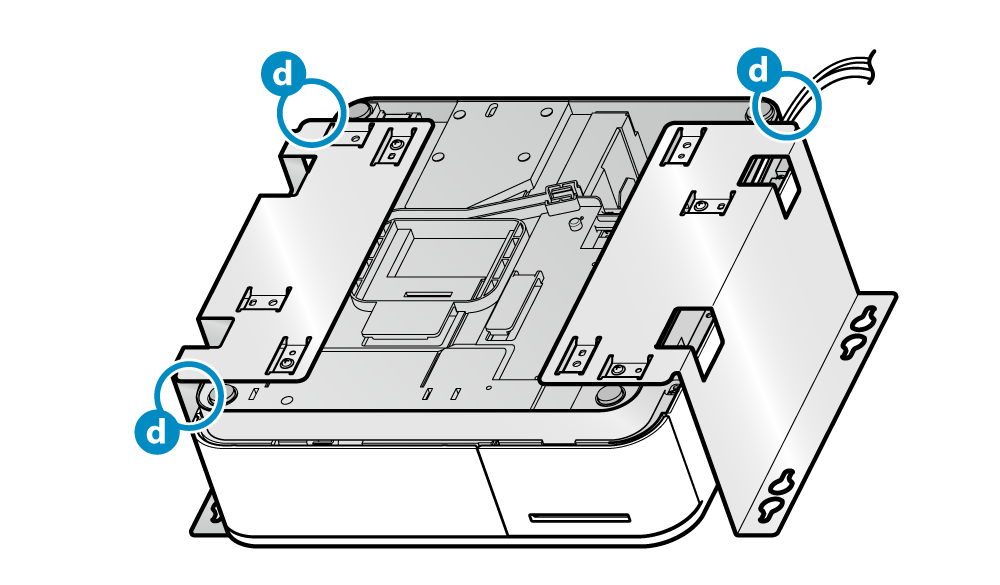

  • 將電源線和USB 電纜穿過本體的間隙 或安裝框架的間隙 。
    電纜線不得遮住電源開關的孔。
    • 範例 1
    範例 2

    2. 將框架安裝到櫃檯

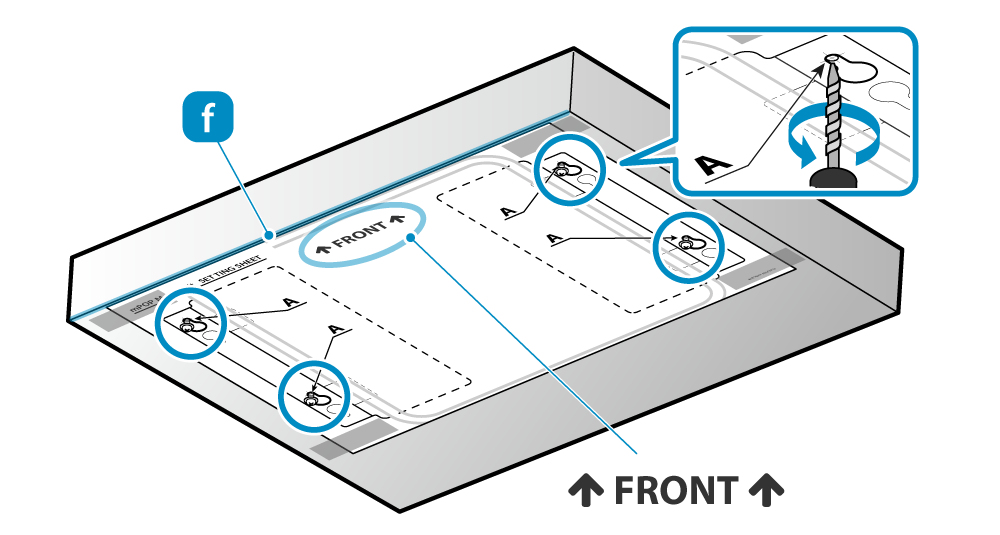

    • 將安裝模板 "FRONT" 箭頭標示方向的紙板邊緣對準安裝平面（桌底頂部）的前緣 並用膠帶等材料臨時固定。
    • 在模板中標有A（四個）的位置，使用鑽頭鑽取螺絲孔。 [孔直徑：3-3.2mm]。
    • 完成鑽孔後，移除模板。

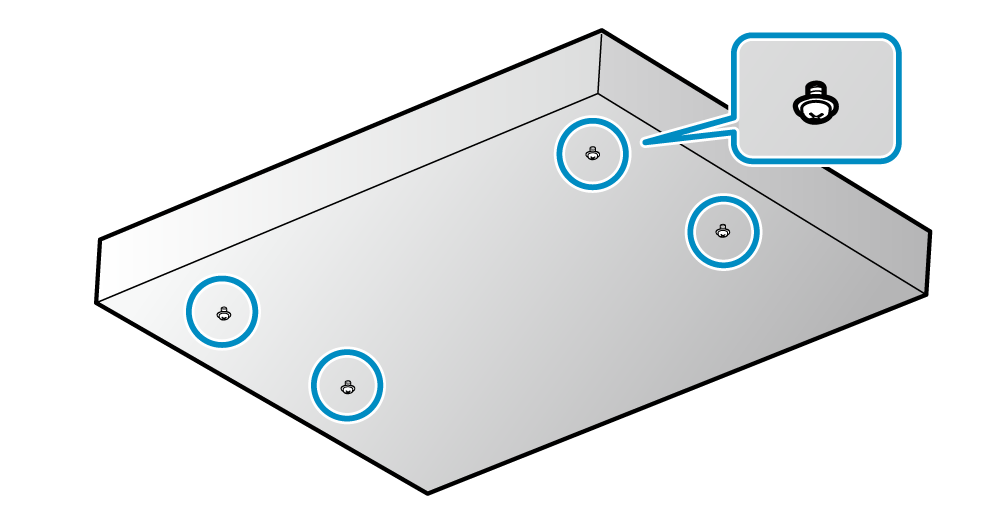

    • 將安裝框架所附四個大型螺絲（M4-12），沿著螺絲孔鎖入約一半長度。

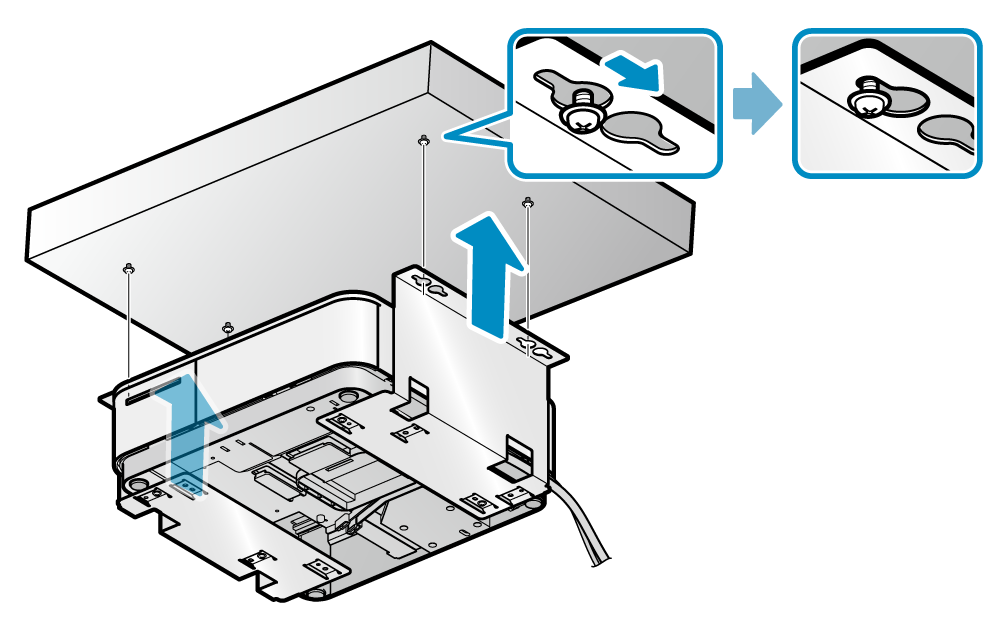

    • 檢查本體的前/後方位，將安裝框架上的四個大孔對準半鎖緊的四個螺絲後，將框架上抬緊貼桌底頂部平面。
    • 將框架往後滑就定位。

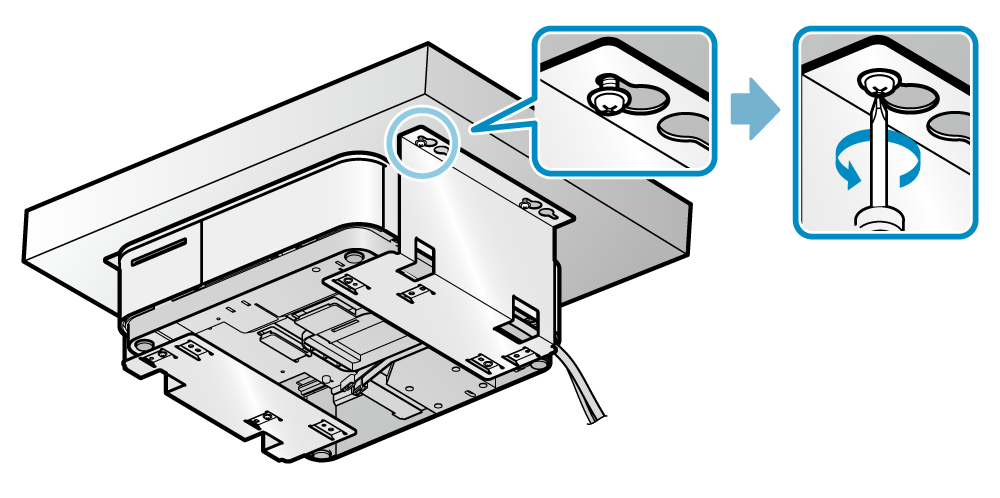

    • 將半鎖緊的四個安裝螺絲完全鎖緊以固定安裝框架。

    注意

  • 要從安裝框架取下時，請依相反步驟執行，以策安全。
    •  頁首
    使用市售防盜線(鎖)

    1. 安裝防盜線(鎖)

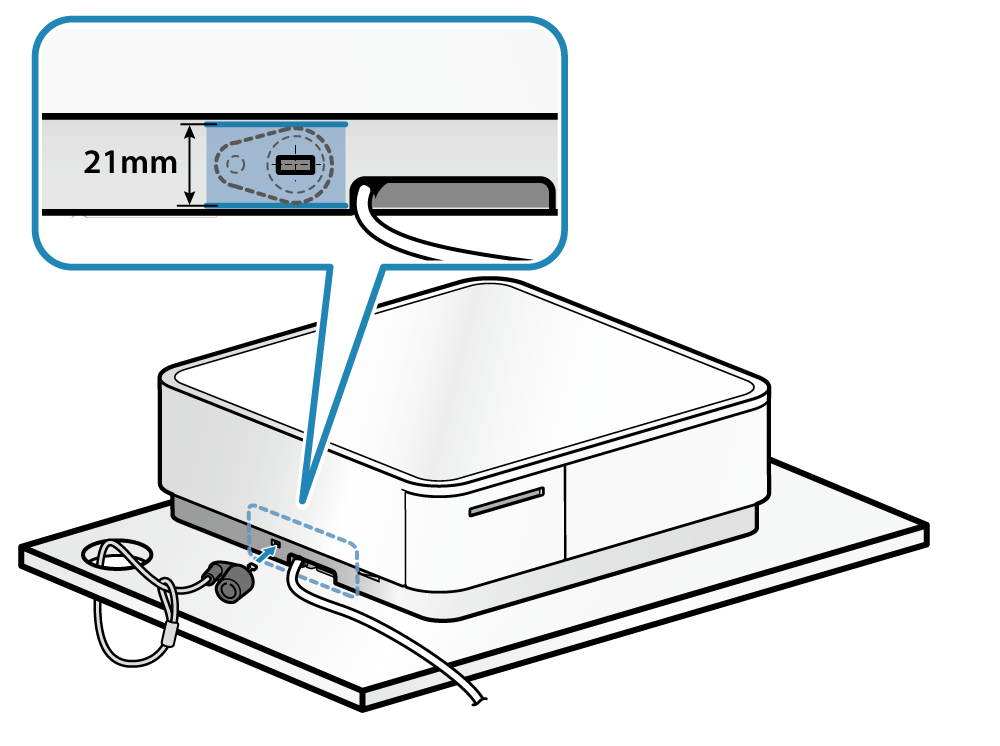

    • 將市售防盜線(鎖)接在mPOP 安全槽位置（如下圖）。

    注意

  • 按照防盜線(鎖)提供的說明安裝。
  • 由於安裝不當造成的任何意外和損害，我們不承擔任何責任。
