設置外接設備

本產品包含 USB 連接埠和一個驅動外部裝置的連接埠,作為外部裝置連接使用。

USB 裝置可連接到印表機的 USB 連接埠進行充電。 您也可以將指定的 USB 產品連接到印表機 USB-A 連接埠,搭配與印表機使用。< MCP30 除外 >

當連接平板電腦、智慧手機或其他設備進行通信時,請參閱 連接 USB 訊號線

您可將另外販售的旋律揚聲器、蜂鳴器或錢箱等設備,連接到印表機的外部設備驅動連接埠,搭配印表機使用。


當連接印表機背面的訊號線之前,請先取下後蓋。纜線連接完成後,請再裝回後蓋。
移除/安裝 後蓋


USB 連接埠 < MCP30 除外>

外部設備驅動連接埠

USB 連接埠 < MCP30 除外>

USB-A 連接埠

將平板電腦或其他 USB 裝置的訊號線連接到印表機的 USB-A (2.4 A / 0.5 A)連接埠,為您的USB裝置充電(最大 1.5 A / 最大 0. 5 A)。您還可以將指定的 USB 產品* 連接到 USB-A 連接埠, 與印表機搭配使用。
*指定的 USB 產品: BSH-20U、BSH-20B、BSD-40U、BSH-32U、BSH-32B、SCD222U、BCR-POP1、USB HID 類型 ( 鍵盤模式 ) 等裝置

隨機配件中不包含 USB 訊號線。您可使用市售或是您 USB 裝置隨附的 USB 訊號線。

注意

  • 當使用 USB-B 連接埠通訊時, USB-A ( 2.4 A ) 連接埠無法與 iOS 裝置或指定的 USB 產品進行通訊。 僅提供充電(最大 1.5 A)。
  • 每台印表機只能連接一台條碼掃瞄器和一台客戶顯示器。
  • 僅當您的應用程式(或系統)有支援使用條碼掃瞄器和客戶顯示器裝置時,方可使用。 至於是否有支援使用,請諮詢應用程式(或系統)的提供者。

1. 連接 USB 訊號線到印表機

  • 將 USB 訊號線線接頭,連接到位於印表機背面的連接埠。

圖例 : MCP31L, MCP31LB

注意

  • 僅有 iOS 裝置和指定的 USB 產品,能透過 USB-A 連接埠與印表機進行通信。
  • 當有僅能進行充電的裝置連接到 USB-A ( 2.4 A ) 連接埠或 USB-A ( 0.5 A ) 連接埠時,LED 燈會閃爍。
    LED 燈號訊息 - USB 連接埠連接的裝置僅能進行充電
  • 根據您使用的平板電腦類型,可能會無法充電。 如果無法充電時,請使用您 USB 裝置隨附的充電器配件。

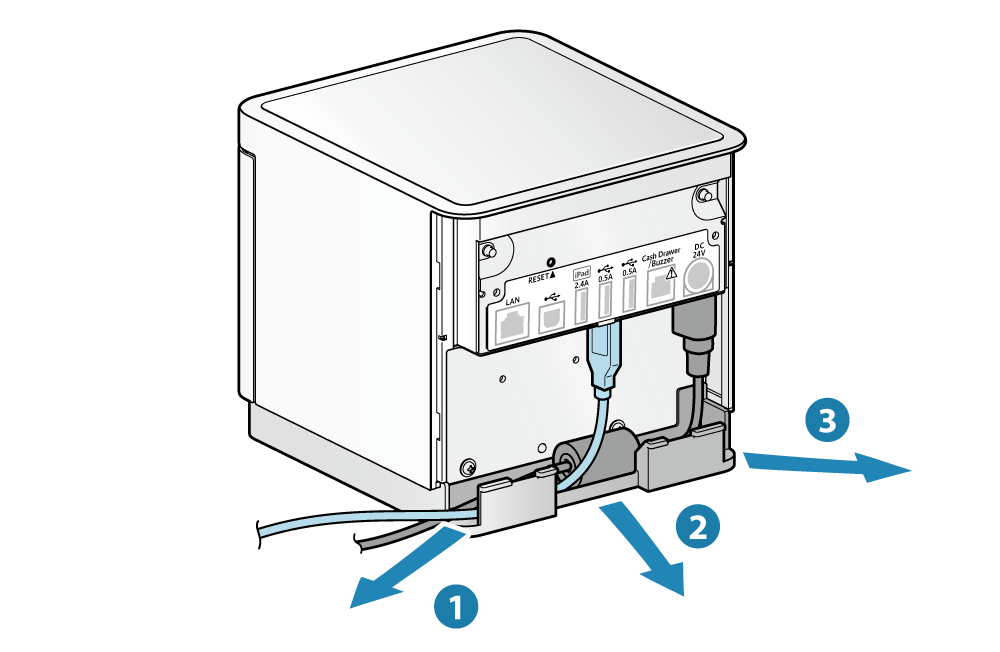

  • 2. 訊號線佈置

    • 訊號線出入口有3個位置 ( 右, 左, 後 ),可以依裝置的放置方位配置訊號線。
    USB-C 連接埠

    將平板電腦和 USB 裝置的訊號線連接到 USB-C 連接埠,提供 USB 裝置進行充電。
    印表機可使用的功能和訊號線連接後可提供的電源,會因為所使用的平板電腦、智慧型手機或 PC 的介面,以及使用的 USB 訊號線的類型而有所不同。充電時,請使用支援您裝置設備介面通信的訊號線。

    裝置介面類型

    USB-C支援 USB PD

    USB 訊號線

    USB-C ↔ USB-C ( 隨機配件 )

    印表機功能

    通信 + 充電 : 最大 18 W ( 9 V / 2 A)

    USB-C不支援 USB PD

    USB 訊號線

    USB-C ↔ USB-C ( 隨機配件 )

    印表機功能

    通信 或 充電 : 最大 15 W ( 5 V / 3 A )*

    * 如果連接訊號線後無法通信,則需要切換印表機的 USB-C 功能。 詳情請參閱 切換 USB-C 功能

    USB-CiPad Pro

    USB 訊號線

    USB-C ↔ USB-C ( 隨機配件 )

    印表機功能

    僅供充電 : 最大 18 W ( 9 V / 2 A)

    USB micro-B

    USB 訊號線

    micro-B ↔ USB-C

    印表機功能

    僅供充電 : 最大 7.5 W ( 5 V / 1.5 A)*

    * 當提供最大 7.5 W 電源功率時,切換印表機的 USB-C 功能。 詳情請參閱 切換 USB-C 功能

    USB micro-B

    USB 訊號線 + USB 轉接器*

    [ micro-B ↔ USB-A ( 母 ) ] ↔ USB-A ( 公 ) ↔ USB-C

    印表機功能

    無法充電 ( 僅可通信 )

    * 某些裝置可能不支援使用 USB 轉接器。使用前請務必事先進行全面的操作檢查。

    USB-A

    USB 訊號線

    USB-A ↔ USB-C

    印表機功能

    無法充電 ( 僅可通信 )

    Lightning

    USB 訊號線

    Lightning ↔ USB-C

    印表機功能

    僅供充電 : 最大 2.5 W ( 5 V / 0.5 A )

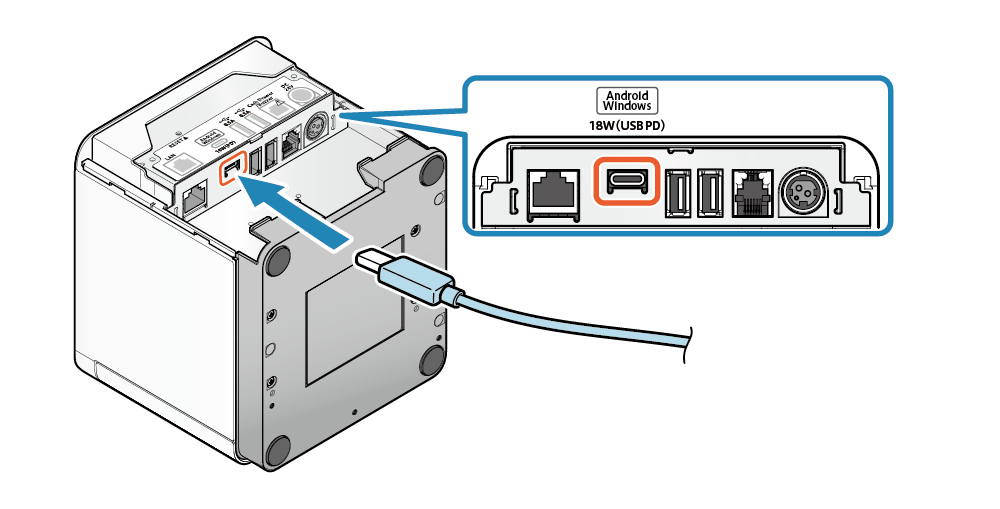

    1.連接 USB 訊號線到印表機

    • 將 USB 訊號線連接到印表機的 USB-C 埠。

    注意

  • USB PD ( USB Power Delivery ) * 當使用 USB-C ↔ USB-C 訊號線連接的主機裝置不支援 USB PD 時,則印表機將單一執行列印或供電 。 連結印表機使用供電時,請在使用前先將印表機 USB-C 功能切換到“電源”。有關詳細資訊,請參閱切換 USB-C 功能
  • * USB PD ( USB Power Delivery ) :
    這是使用 USB 供電的標準。您可以使用 Android 裝置上的專屬應用程式檢查您使用的裝置是否支援 USB PD。有關詳細資訊,請參閱 使用 App

  • 當使用 USB micro-B ↔ USB-C 訊號線連接時,將印表機 USB-C 功能切換到 “電源” 將啟用最大 7.5 W ( 5 V / 1.5 A ) 的電源功率 切換 USB-C 功能
  • 即使使用支援 USB PD 的裝置(平板電腦或 PC 等),根據裝置規格,也可能無法充電。
  • 當無法充電時,請使用您 USB 裝置隨附的充電配件。

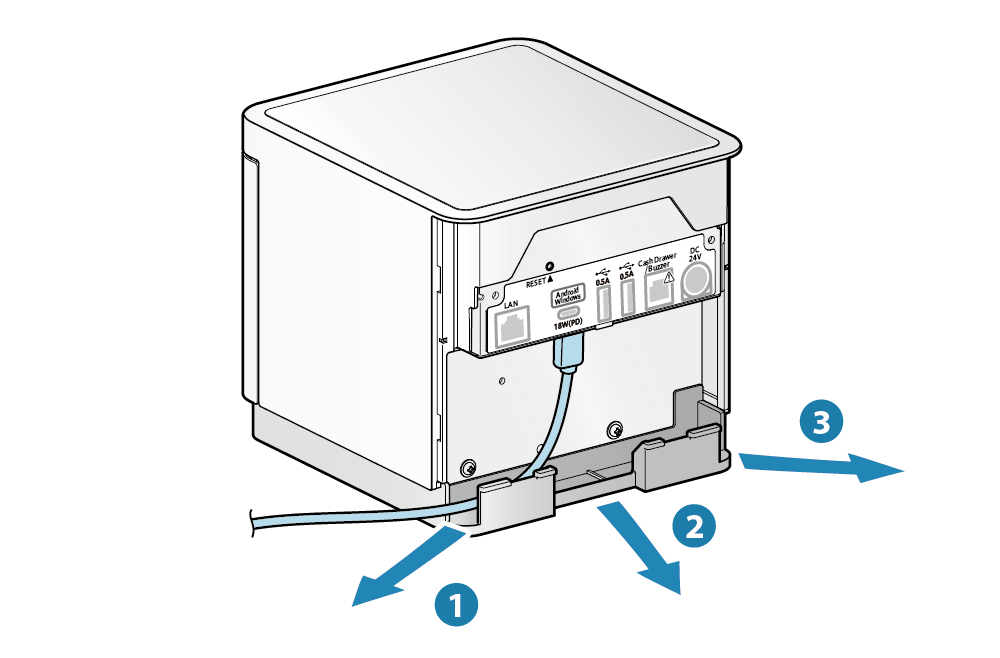

  • 2. 訊號線佈置

    • 訊號線出入口有3個位置 ( 右, 左, 後 ),可以依裝置的放置方位配置訊號線。
    USB-A 連接埠

    將平板電腦和 USB 裝置使用的訊號線連接到 USB-A ( 0.5 A ) 連接埠,為 USB 裝置充電(最大 0.5 A)。您也可以連接指定的 USB 產品,與印表機搭配使用。
    *指定的 USB 產品 : SCD222U, BCR-POP1, USB HID 類型 (鍵盤模式) 等裝置

    隨機配件中不包含 USB 訊號線。您可使用市售或是您 USB 裝置隨附的 USB 訊號線。

    注意

    • 每台印表機只能連接一台條碼掃瞄器和一台客戶顯示器。
    • 僅當您的應用程式(或系統)有支援使用條碼掃瞄器和客戶顯示器裝置時,方可使用。 至於是否有支援使用,請諮詢應用程式(或系統)的提供者。

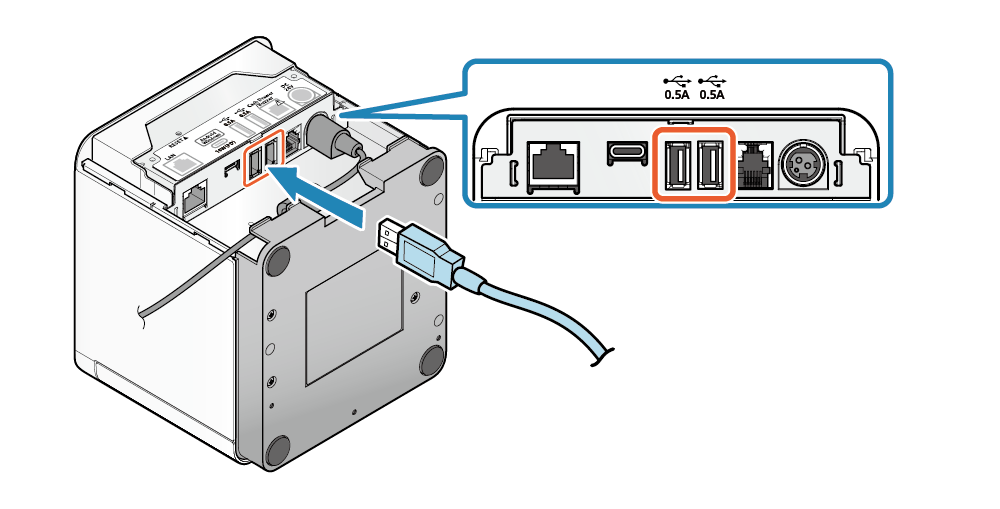

    1.連接 USB 訊號線到印表機

    • 將 USB 訊號線接頭,連接到位於印表機背面的連接埠。

    注意

  • 僅有指定的 USB 產品,能透過 USB-A 連接埠與印表機進行通信。
  • 當有僅能進行充電的裝置連接到 USB-A ( 0.5 A ) 連接埠時,LED 燈會閃爍。
    LED 燈號訊息 - USB 連接埠連接的裝置僅能進行充電
  • 根據您使用的平板電腦類型,可能會無法充電。 如果無法充電時,請使用您 USB 裝置隨附的充電器配件。

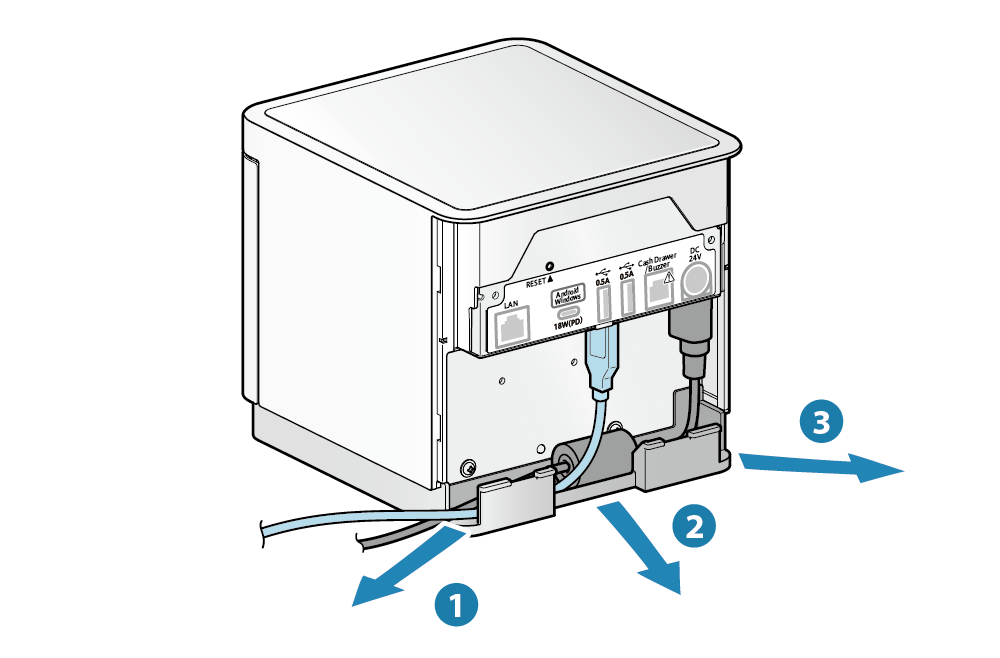

  • 2. 訊號線佈置

    • 訊號線出入口有3個位置 ( 右, 左, 後 ),可以依裝置的放置方位配置訊號線。

    外部設備驅動連接埠

    如果連接另外販售的旋律揚聲器、蜂鳴器或錢箱,則可以在操作印表機時,啟動旋律揚聲器、蜂鳴器或開啟錢箱。

    可經由印表機指令設定與執行該功能,也可以經由專用 APP 或軟體設定與執行這些功能。相關詳細資訊,請參閱指令規格或相關的手冊說明。

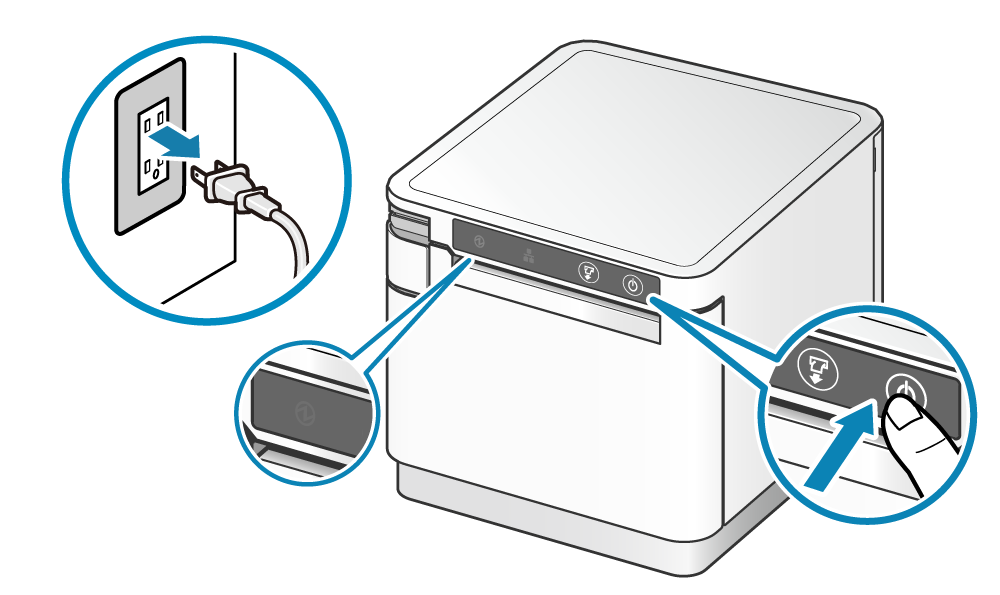

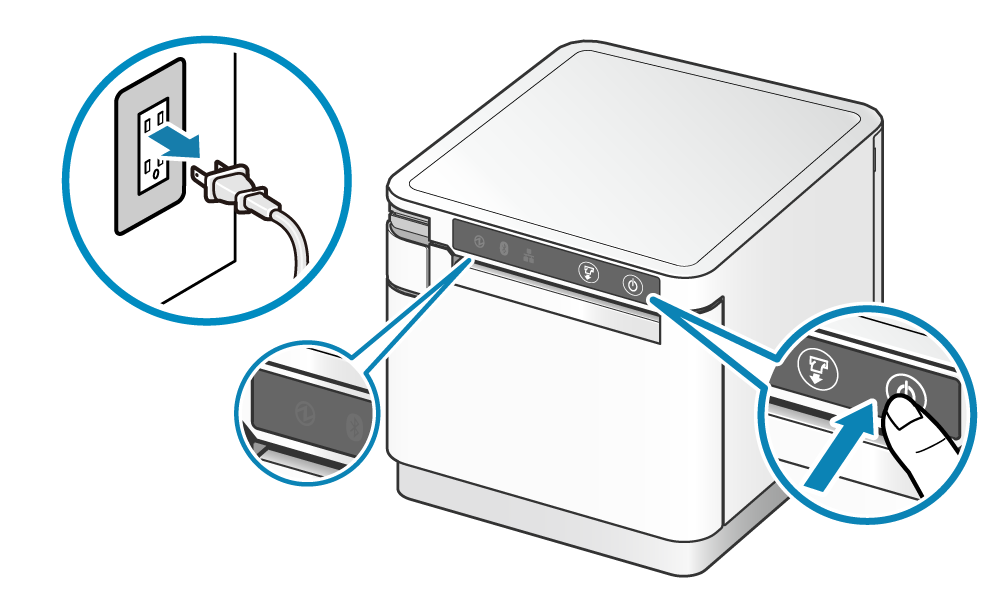

    1. 關閉電源

    • 關閉印表機電源,然後將電源插頭從電源插座中拔出。

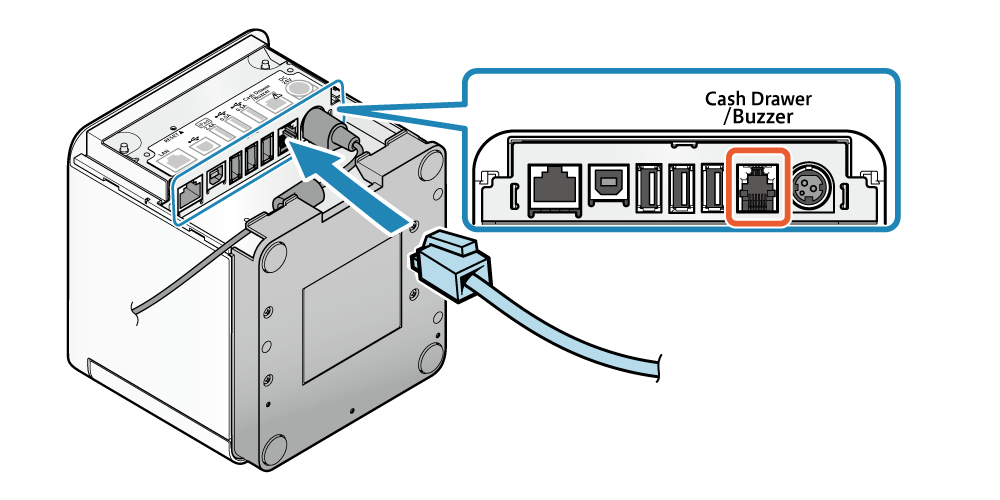

    2. 連接外部設備的訊號線

    • 將外部設備的訊號線插頭,插入印表機背面的外部設備驅動連接埠。
    • 印表機隨機配件中不包含此訊號線,請使用市售或外部設備所附的訊號線。

    圖例 : MCP31L, MCP31LB

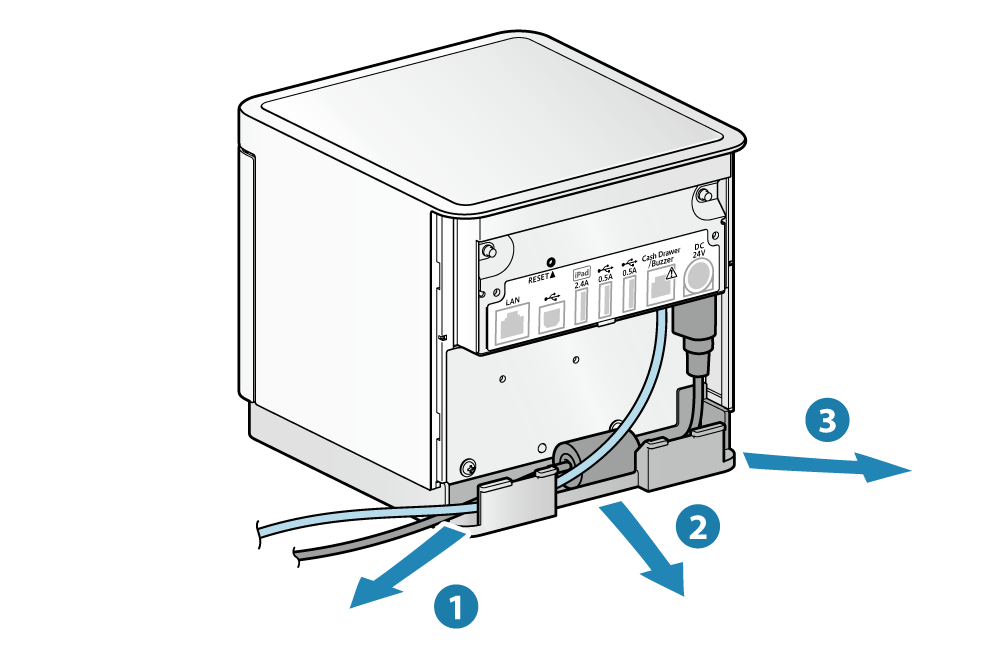

    3. 訊號線佈置

    • 訊號線出入口有3個位置 ( 右, 左, 後 ),可以依裝置的放置方位配置訊號線。

    注意

  • 請勿將電話局線,連接到外部設備驅動器連接埠,此動作將會導致印表機故障。
  • 為確保安全,請避免使用可能導致過高電壓的局線,連接到外部設備驅動器連接埠。
  • 請先關閉印表機電源,將電源插頭從 AC 電源插座中拔出後,並務必再等待 30 秒以上,然後再連接/移除 旋律揚聲器。
