零件名稱和功能

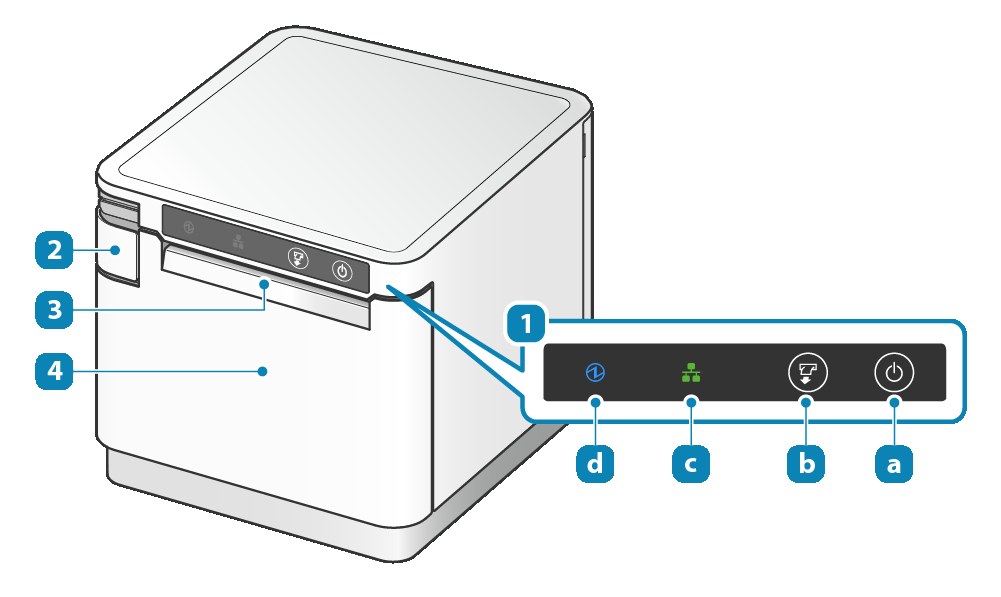

操作面板

面板提供印表機操作按鍵與印表機狀態 LED 指示燈。

電源按鍵

開啟/關閉 電源。
開/關 機

送紙按鍵

按此按鍵進行送紙。
此按鈕亦作自我測試列印用。
自我測試列印

網路 LED 燈

綠色燈號顯示網路連線狀態。

電源 LED 燈

電源開啟時，依印表機狀態，可顯示藍色，紅色，洋紅色。
LED 燈號訊息

前蓋開啟桿

安裝紙捲時，按下此拉桿以打開前蓋。

出紙口

紙張由此處送出。

前蓋

打開或關閉前蓋，用以安裝紙捲。
紙捲安裝

 頁首

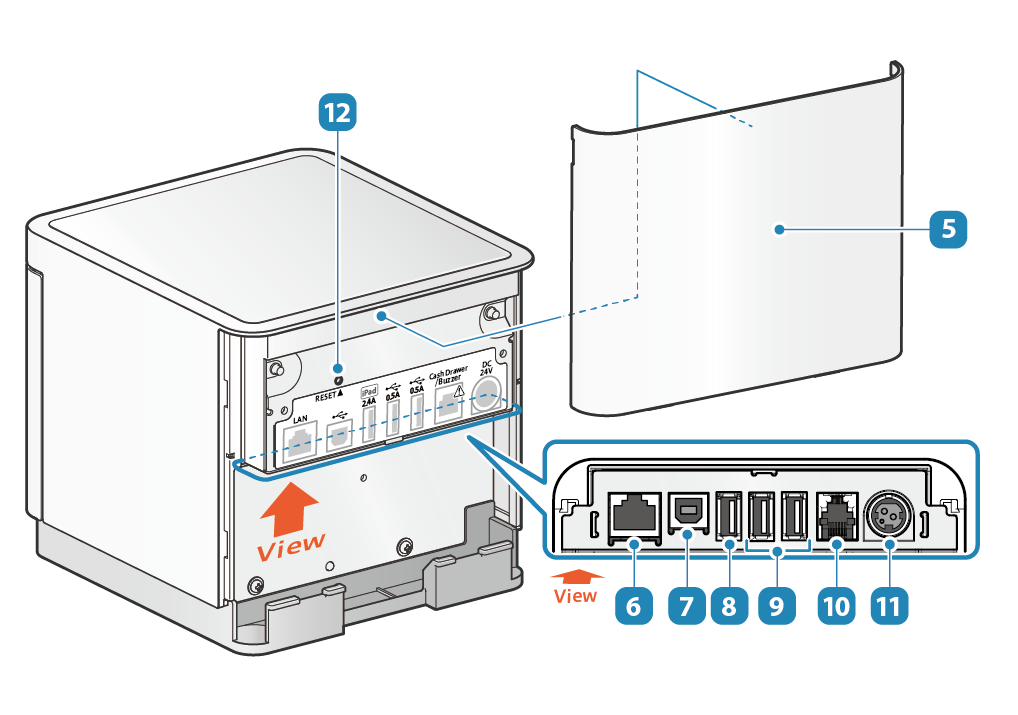

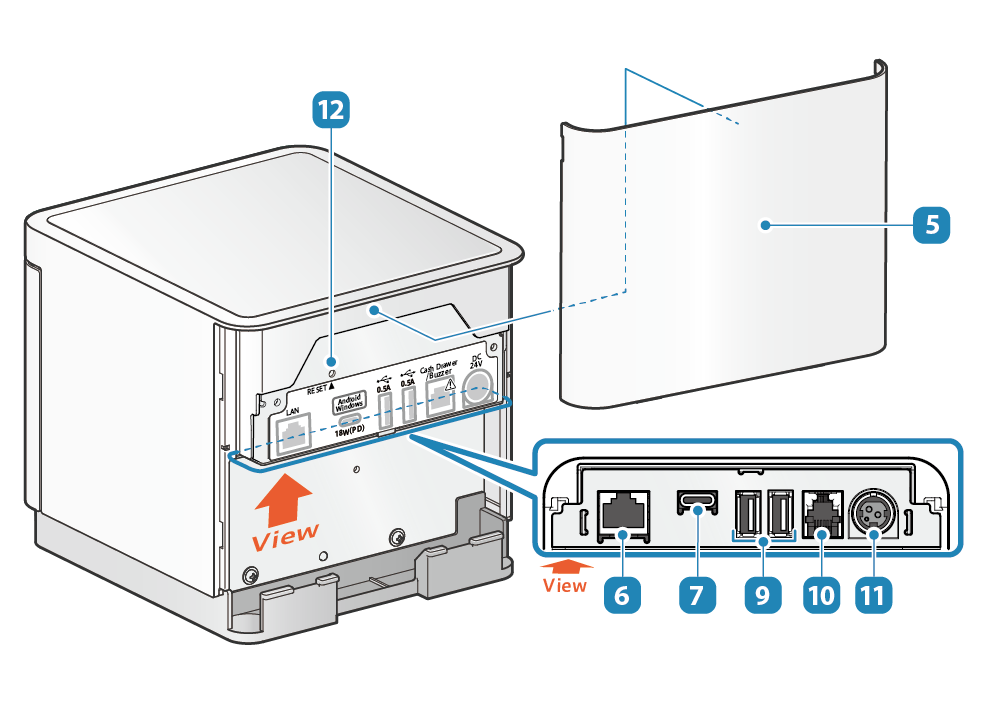

後蓋

打開後蓋，用以連接信號線。
移除/安裝 後蓋

LAN 連接埠

連接 LAN 網路線。
連接 LAN 網路線

USB 連接埠 (Type-B)

連接印表機本體與 Windows 或 Android 裝置。
連接 USB 訊號線

USB 連接埠 2.4A (Type-A)

連接印表機本體與 iOS 裝置，進行資料傳輸與充電 (最高 2.4A)。
亦可，連接 Star Micronics 指定的 USB 產品 (例如.BCR-POP1, SCD222U) 進行通訊。
另外，此連接埠可以對平板電腦或其他 USB 裝置，提供充電 (最高 1.5A)。
連接 USB 訊號線 - iOS
設置外接設備 - USB 連接埠

USB 連接埠 0.5A (Type-A)

連接 Star Micronics 指定的 USB 產品 (例如.BCR-POP1, SCD222U) 進行通訊。
另外，此連接埠可以對 USB 裝置，提供充電 (最高 0.5A)。
使用外接設備

外部設備驅動連接埠

這是操作錢箱、外接蜂鳴器等選購品的驅動電路。
設置外接設備 - 外部設備驅動連接埠

電源插孔

連接印表機本體與隨機所附的電源供應器。
連接電源供應器

RESET 開關

用於印表機本體網路的重置作業。
重置通信設定值

 頁首

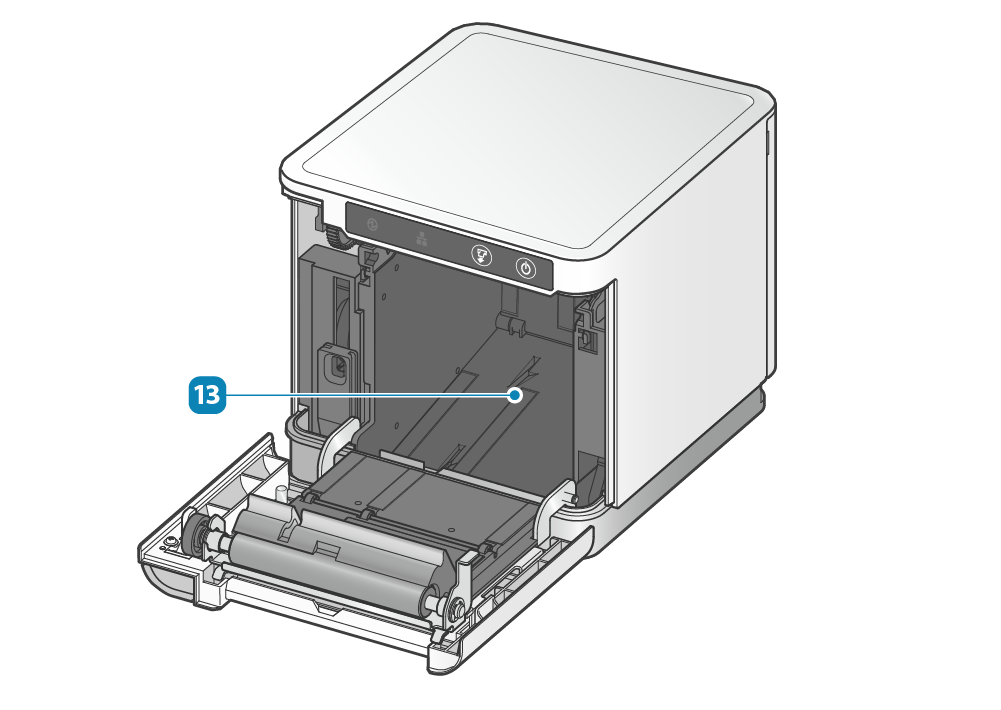

紙捲槽

放置紙捲用。
紙捲安裝
