零件名稱和功能

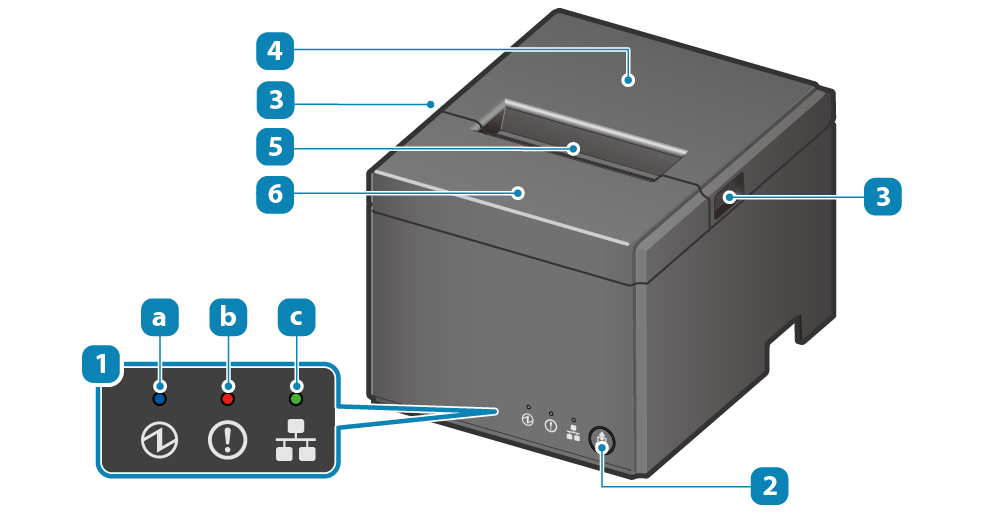

LED 燈- 顯示印表機狀態。
 電源 LED 燈 (藍色) |
 錯誤 LED 燈 (紅色) |
 網路 LED 燈 (綠色) |

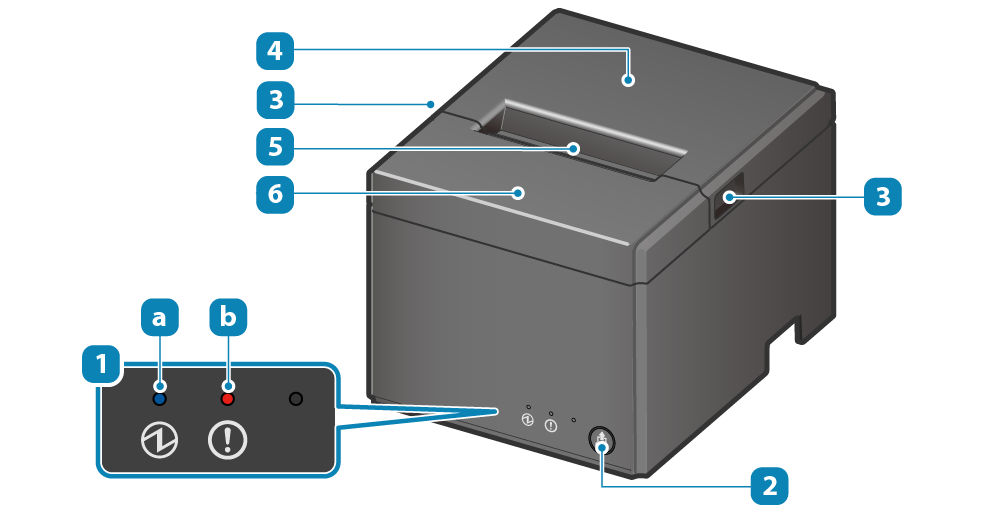

- LED 燈
- 顯示印表機狀態。
| 電源 LED 燈 (藍色) |
| 錯誤 LED 燈 (紅色) |
送紙按鍵- 按此按鍵進行送紙。 另外，此按鈕亦作自我測試列印用。
自我測試列印
上蓋開啟槽- 安裝紙捲時，將手指鉤入此凹槽可打開印表機上蓋。
紙捲安裝
上蓋- 安裝紙捲時，開啟/關閉 此上蓋。
出紙口- 紙張由此處送出。
前蓋- 清除裁刀故障時，取下此前蓋。

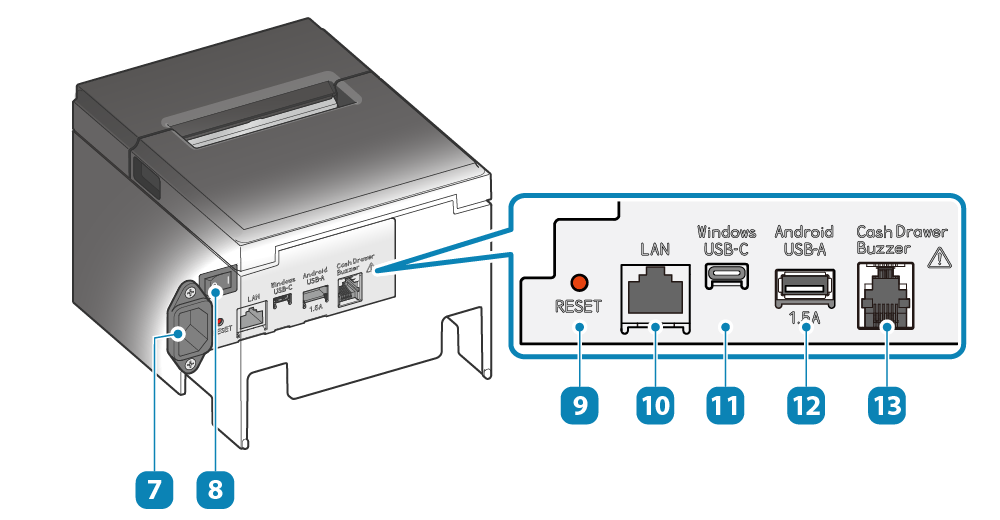

電源插座- 連接印表機與隨機所附的電源線。
連接電源線
電源開關- 開啟/關閉 電源。
開/關 機
RESET 開關- 用於印表機網路重置作業。
本手冊另外介紹一種，使用印表機上蓋操作的步驟，可以更容易的進行網路重置作業。
重置通信設定值
LAN 連接埠- 連接 LAN 網路線。
連接 LAN 網路線
USB-C 連接埠- 經由 USB 訊號線連接 Windows/macOS/Linux 裝置。
連接 USB 訊號線
USB-A 連接埠- 連接印表機與 Android 裝置，進行資料傳輸與充電。
連接 USB 訊號線
設置外接設備
外部設備驅動連接埠- 連接錢箱、外接蜂鳴器等選購品。
設置外接設備 - 外部設備驅動連接埠

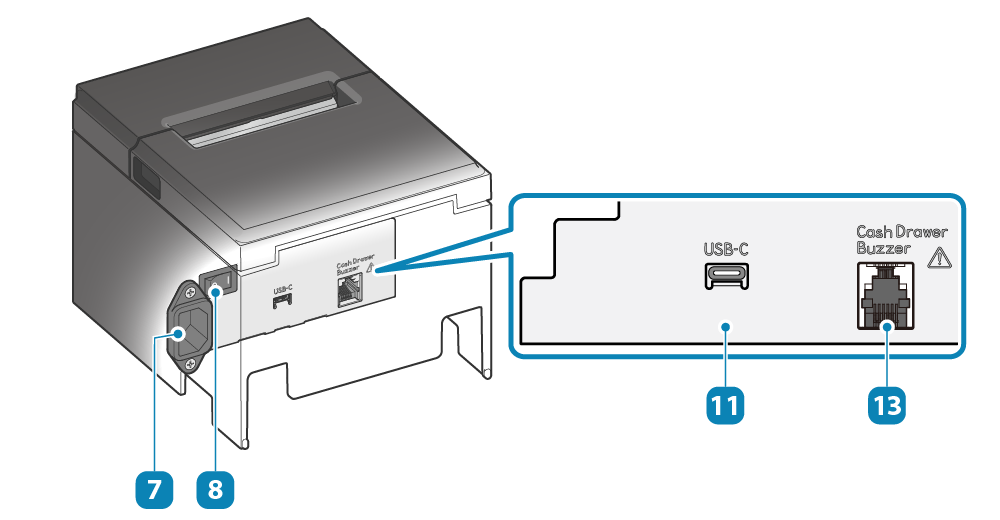

- 電源插座
- 連接印表機與隨機所附的電源線。
連接電源線 - 電源開關
- 開啟/關閉 電源。
開/關 機 - USB-C 連接埠
- 經由 USB 訊號線連接 Windows/macOS/Linux 裝置。
連接 USB 訊號線 - 外部設備驅動連接埠
- 連接錢箱、外接蜂鳴器等選購品。
設置外接設備 - 外部設備驅動連接埠

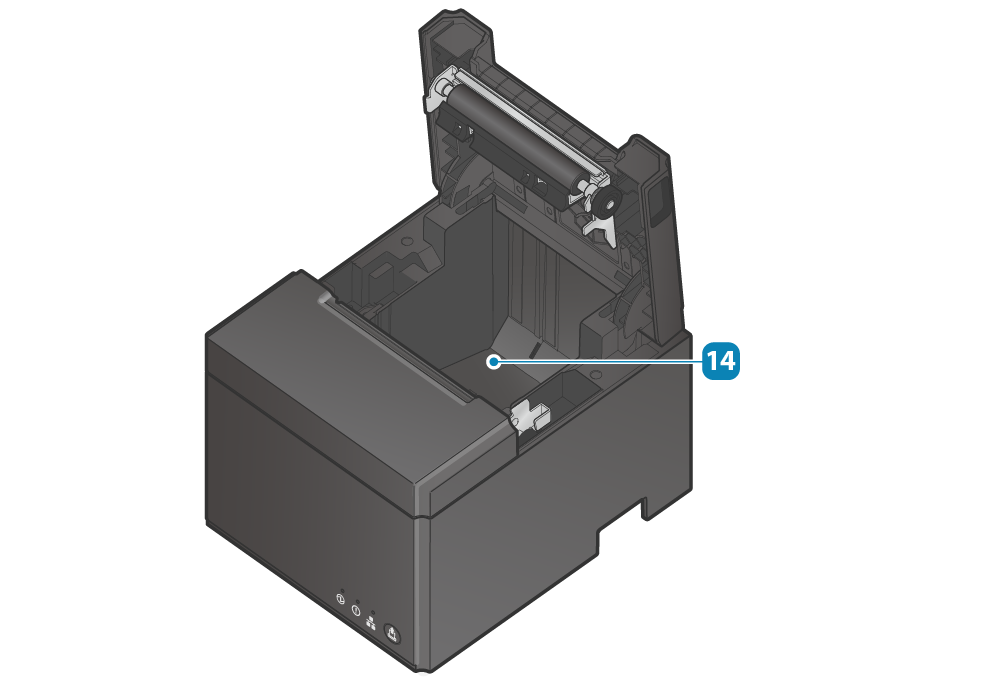

紙捲槽紙捲安裝

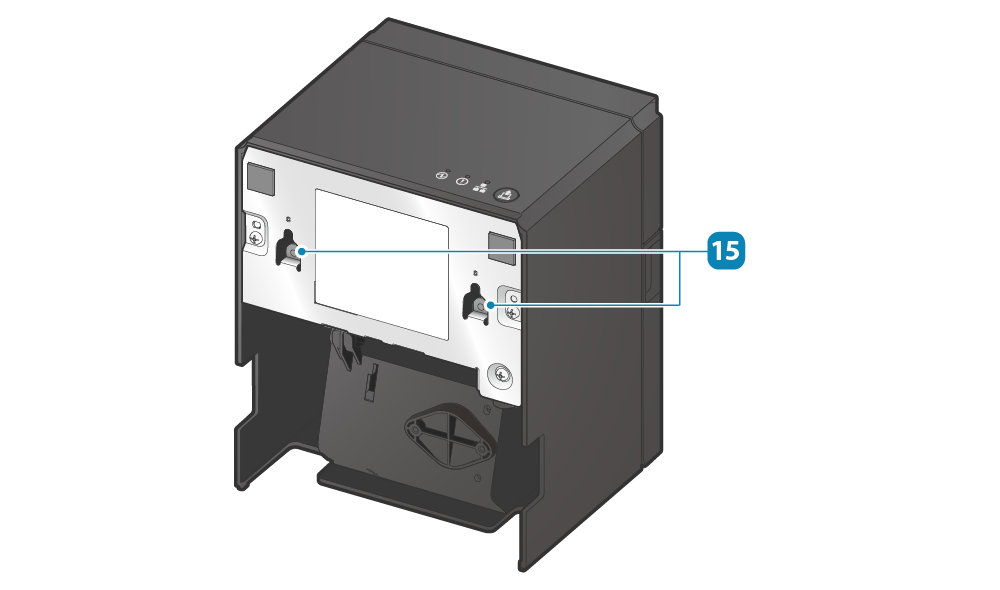

壁掛孔壁掛式使用
