零件名稱和功能

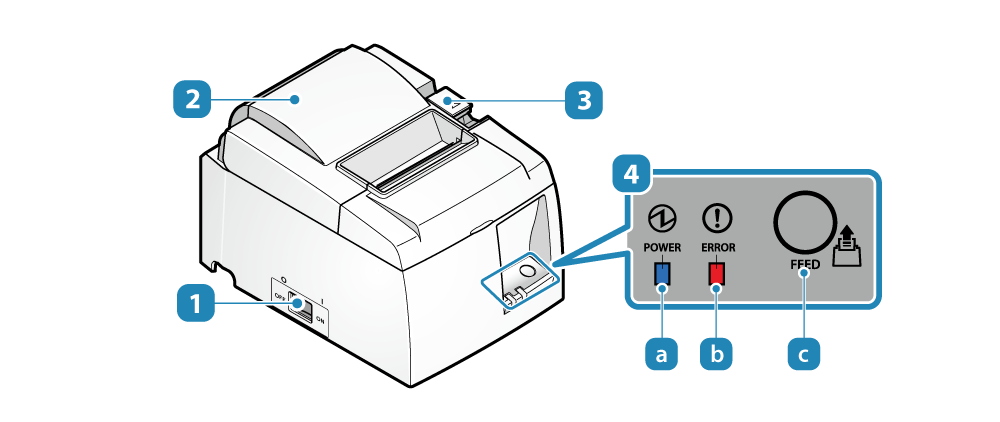

電源開關

打開或關閉電源
開/關 機

後蓋

打開或關閉後蓋以安裝紙捲。
紙捲安裝

後蓋開啟拉桿

安裝紙捲時，按下此拉桿以打開後蓋。

操作面板

面板上有兩個 LED 燈，分別顯示印表機狀態以及電源狀態。

	電源燈 (藍色)
	故障燈 (紅色)
	送紙按鍵	按此按鍵進行送紙。 此按鈕亦作自我測試列印用。

LED 燈號訊息
自我測試列印

 頁首

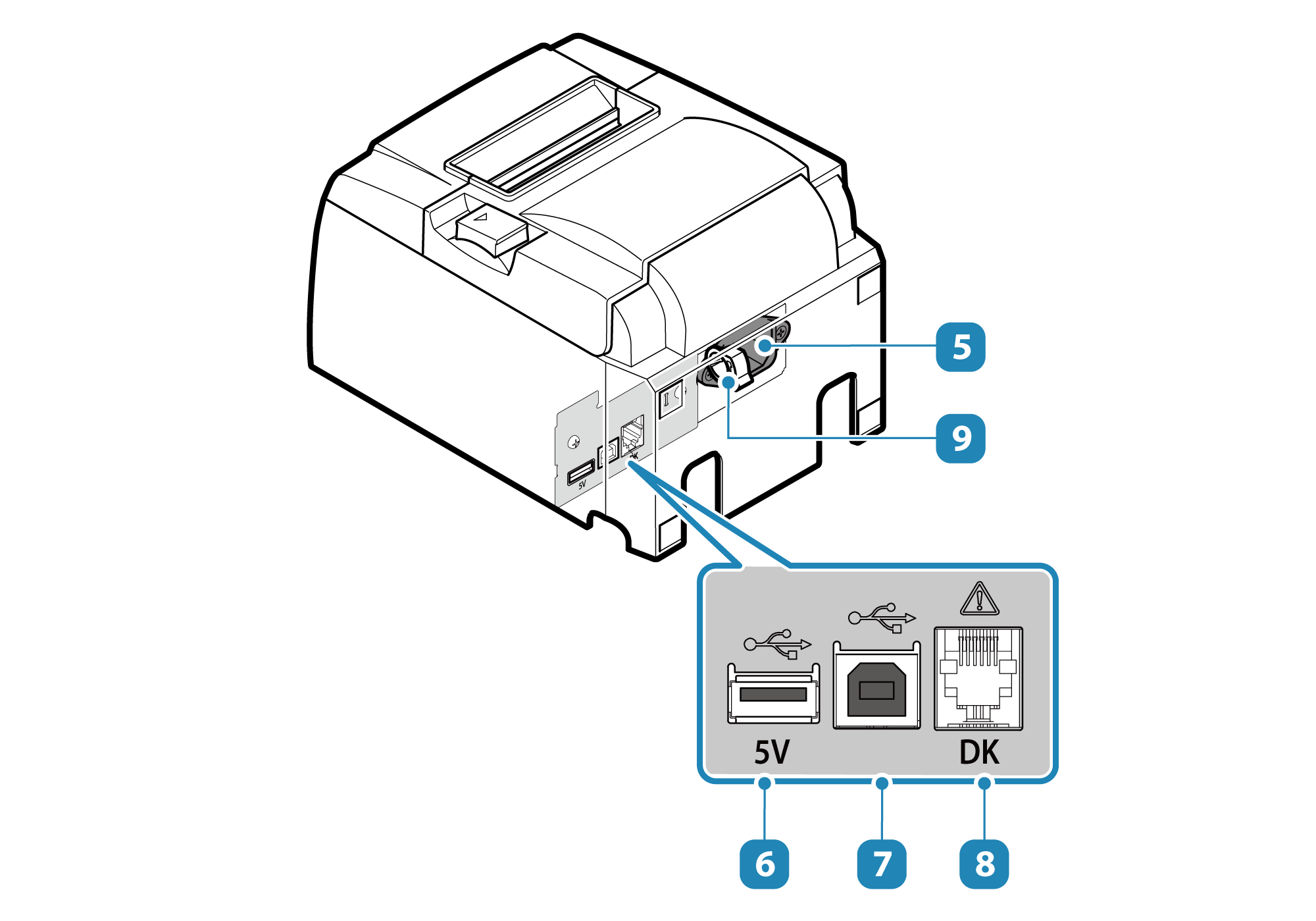

電源插孔

連接隨機所附電源線。
連接電源線

USB-A 連接埠

連接 iOS 裝置與印表機。
或連接通訊 Star Micronics 指定的 USB 相容產品(例如：SCD222U)。
此外，還可為平板電腦和其他 USB 設備充電。
連接 USB 訊號線 - iOS
設置外接設備 - USB-A 連接埠

USB-B 連接埠

連接 Windows 或 Android 裝置與印表機。
連接 USB 訊號線

外部裝置驅動插孔

這是操作錢箱、外接蜂鳴器等之驅動電路。
設置外接設備 - 連接外部驅動裝置

纜線扣

固定 USB 訊號線防止脫落。
連接 USB 訊號線

 頁首

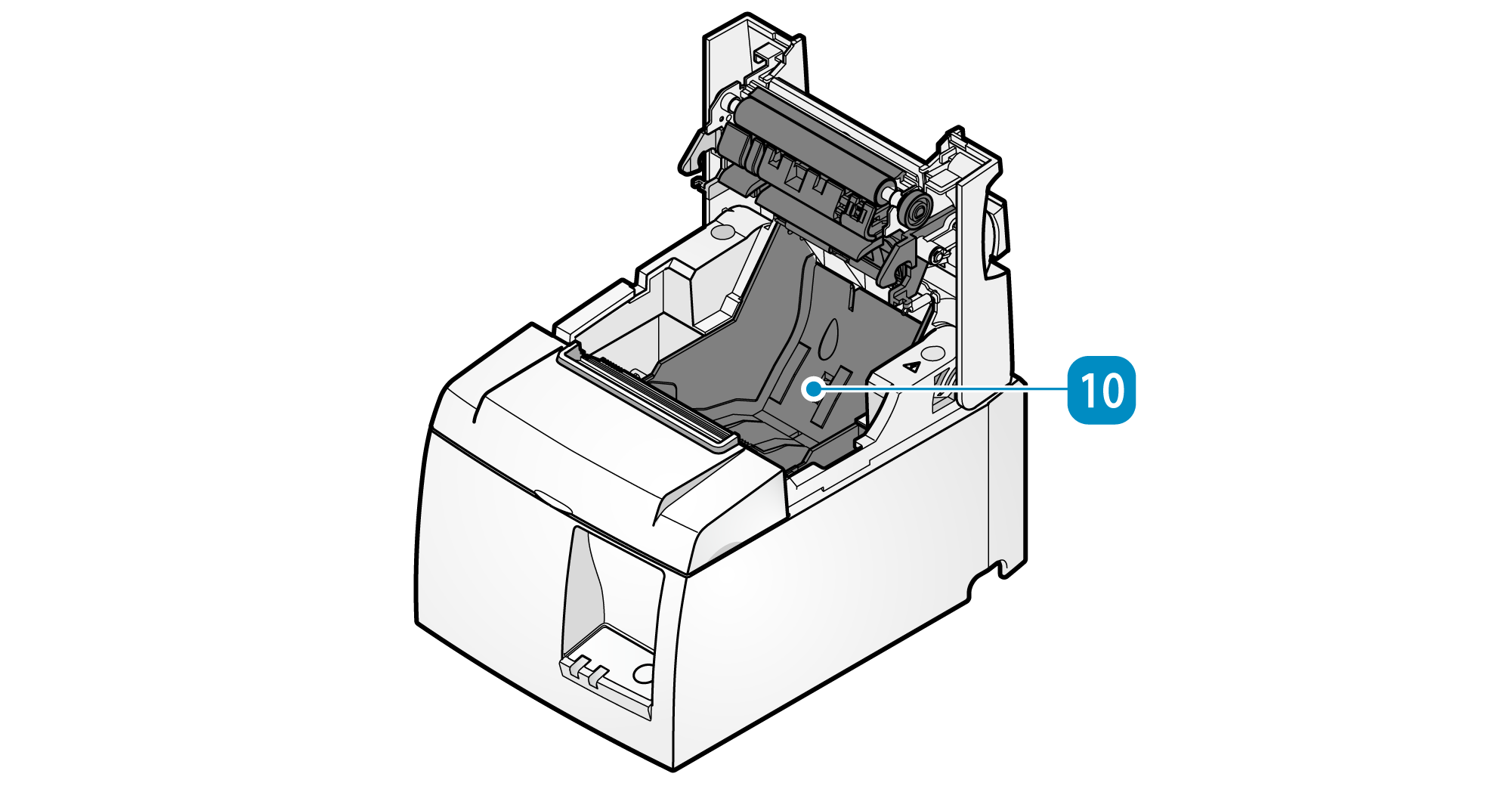

紙捲槽

放置紙捲用。
紙捲安裝
