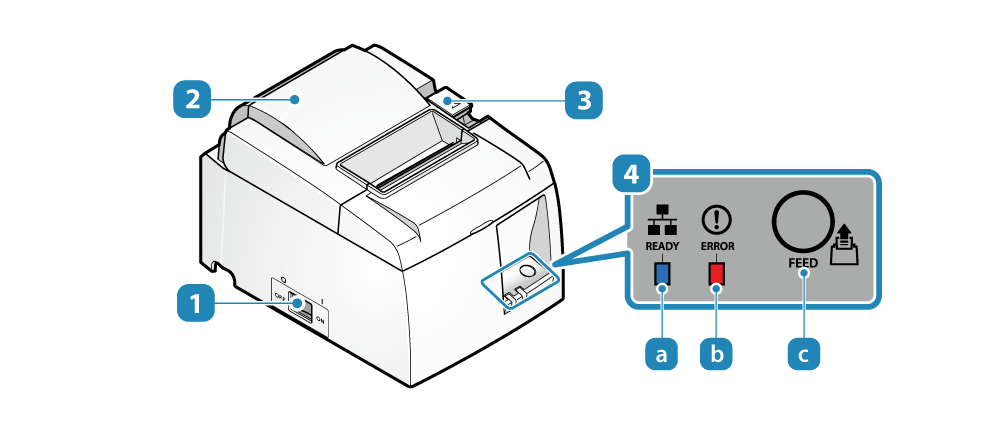

零件名稱和功能
- 電源開關
- 打開或關閉電源。
開/關 機 - 後蓋
- 打開或關閉後蓋,以安裝紙捲。
紙捲安裝 - 後蓋開啟拉桿
- 安裝紙捲時,按下此拉桿以打開後蓋。
- 操作面板
- 面板上有兩個LED 燈,分別顯示印表機狀態以及電源狀態。
待機燈 (藍色)
錯誤燈 (紅色)
送紙鍵:使用此鍵執行自我測試列印。
LED 燈號訊息

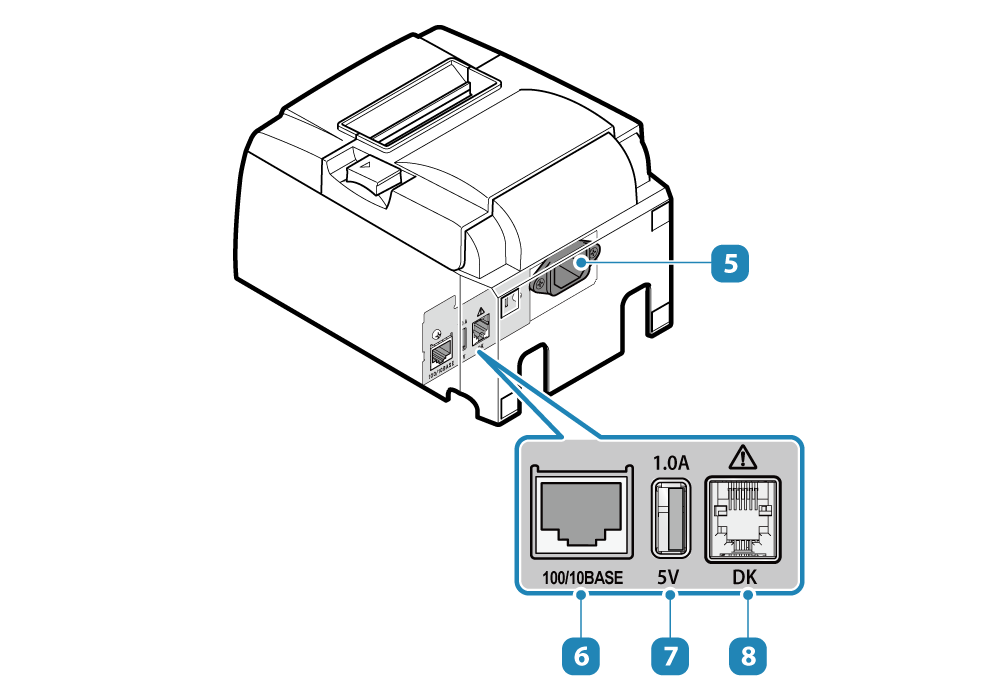

自我測試列印 - 電源插孔
- 連接隨機所附電源線。 連接電源線
- 網路插孔
- 連接網路線。
連接網路線 - USB 連接埠 1.0A
- 可提供如平板電腦等USB 裝置的電源。
安裝外接設備 - USB 連接埠 - 外部驅動裝置插孔
- 這是連接錢箱、外接蜂鳴器等設備的驅動電路。

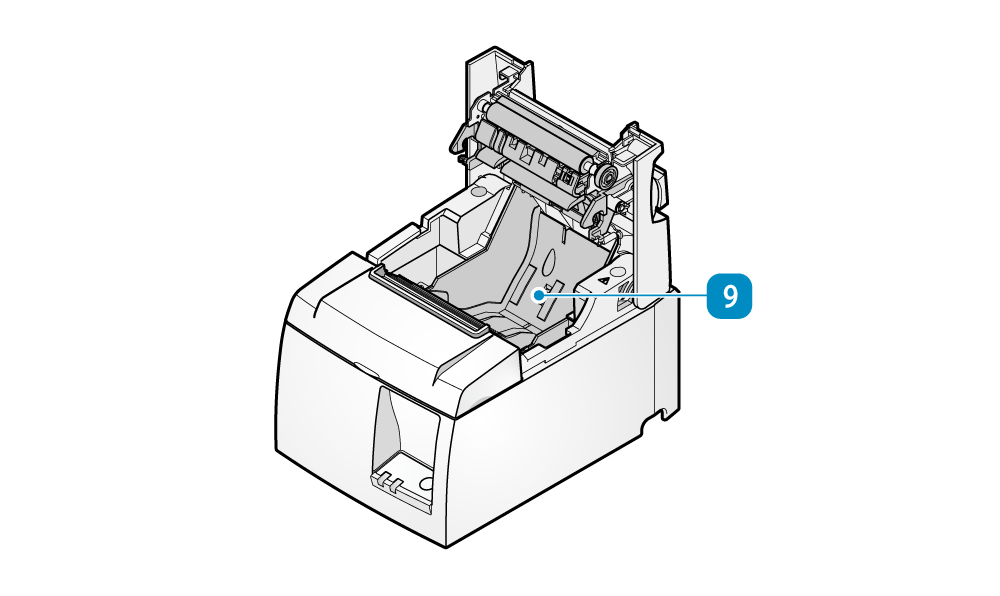

安裝外接設備 - 連接外部驅動裝置 - 紙捲槽
- 放置紙捲用。
紙捲安裝
