OKI SmartHop IoT無線通訊系統

SmartHop MH系列

 920MHz 頻寬帶無線通信模組


Multi-Hop 網路所需要的軟體(APL 層)都已經包含在內, 有效控制產品開發所需要的時數。


讓 OKI 的通信技術也可以導入到客人的產品線裡, 可以透過 UART 完成串行通信(RS-485/RS-232C等信號)。

SmartHop MH無線模組

產品特性

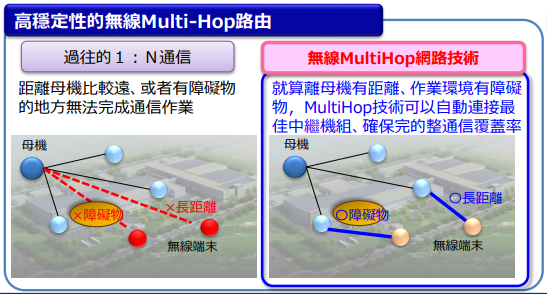

█ Multi-Hop為模組自動架構多跳型連結網的功能。

█ 串行通信傳輸功能為基本的標準規格。

█ OKI無線機組成品所包含的維護控制台軟體及使用者介面也可以被活用。

█ 所有功能, 傳輸機制, 軟體都已被OKI包辦, 減低客人的開發時間以及成本。

█ OKI也能提供已和模組一起過認證的天線, 提供完整的通信穩定性。

網路協定架構

Multi-Hop所需要的軟體已經被導入在APL層裡面, 讓感測器網路能夠很容易被架構出來。

客戶端往往會為了在APL層還有在NW層的開發花費很大的開發資源,OKI的模組已經包辦這些層面的開發了, 客人這邊可以很容易的得到920MHz的Multi-Hop通信功能。

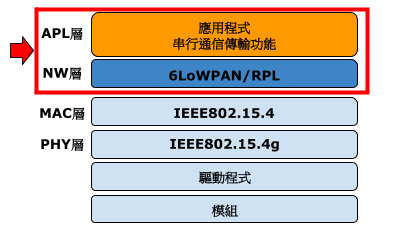

網路協定疊的架構

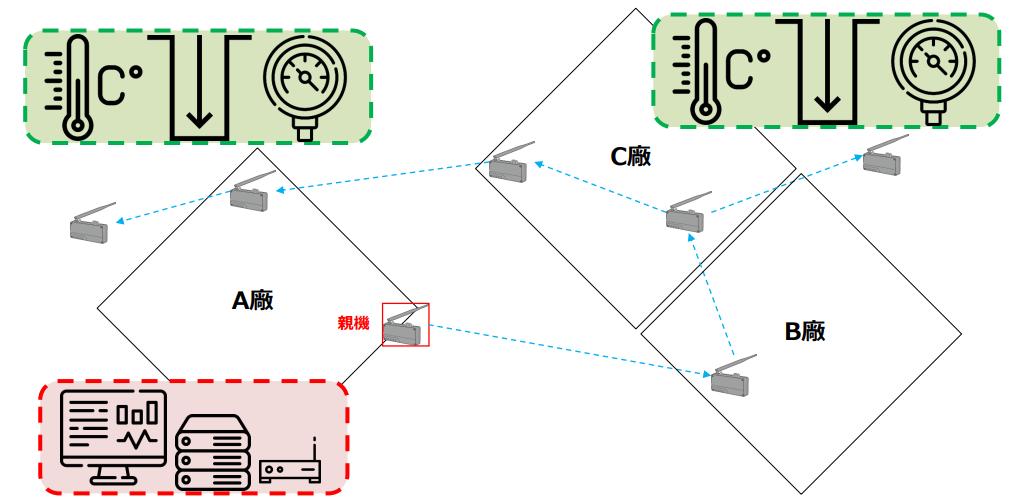

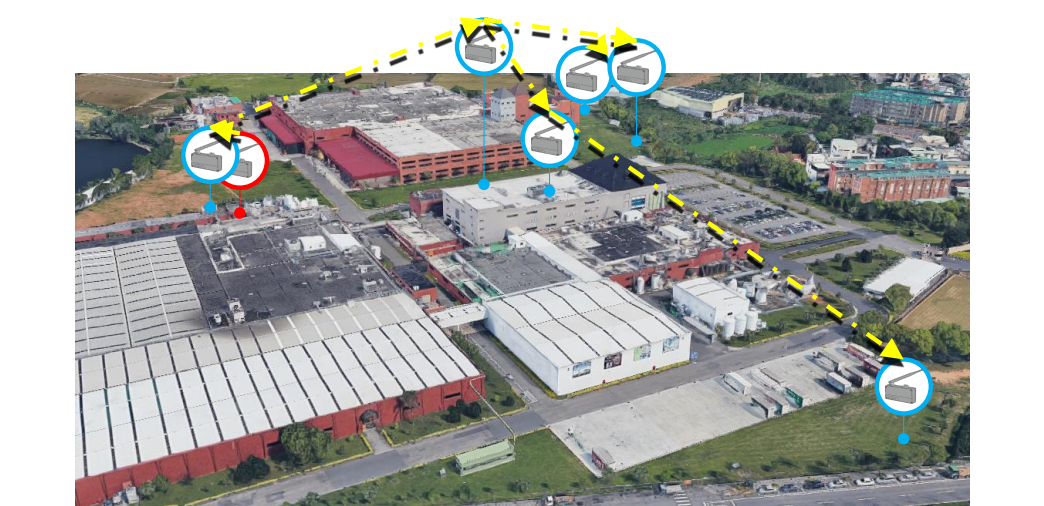

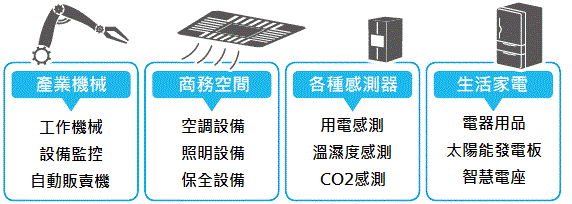

產品用途

導入生產設備或各種感測器,讓有線的功控系統能夠被有效無線化。

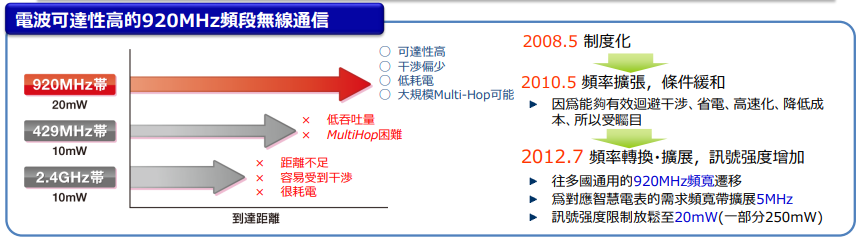

920 MHz 產品用途

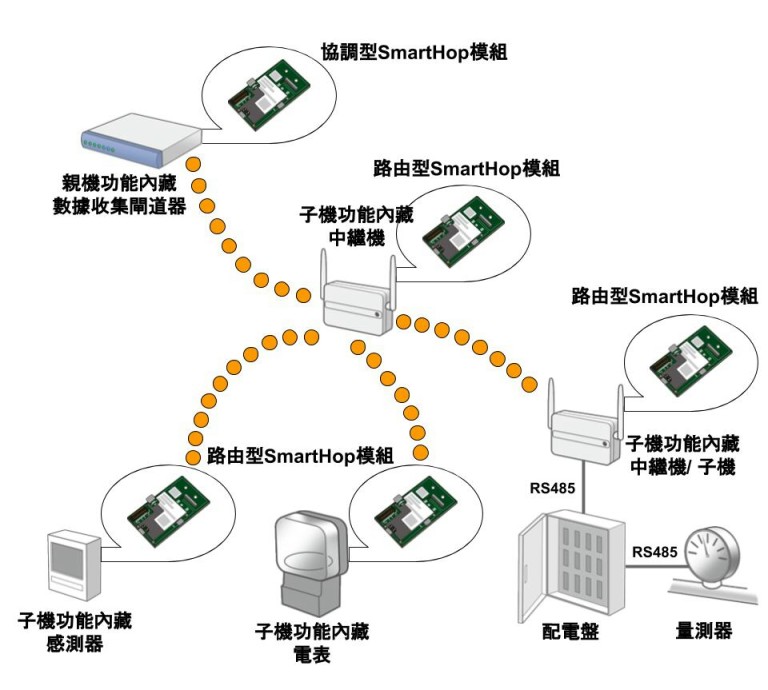

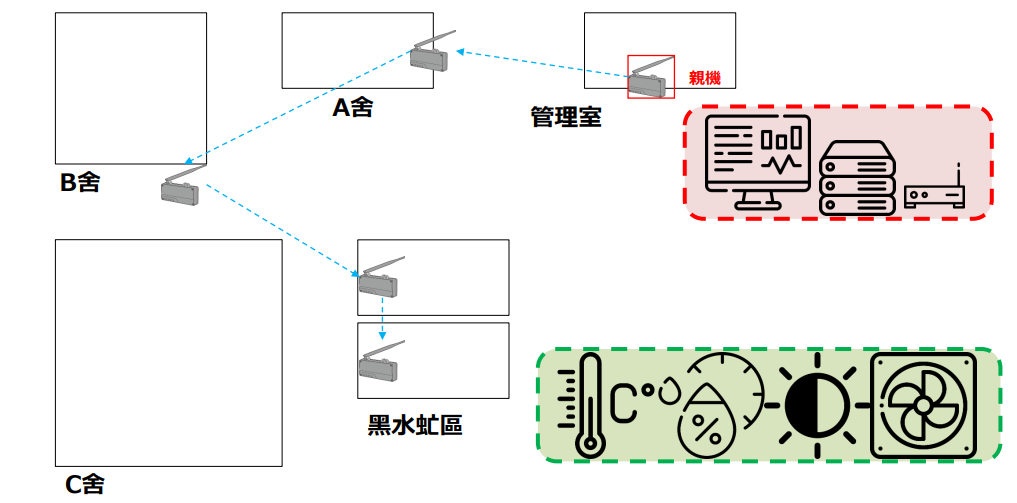

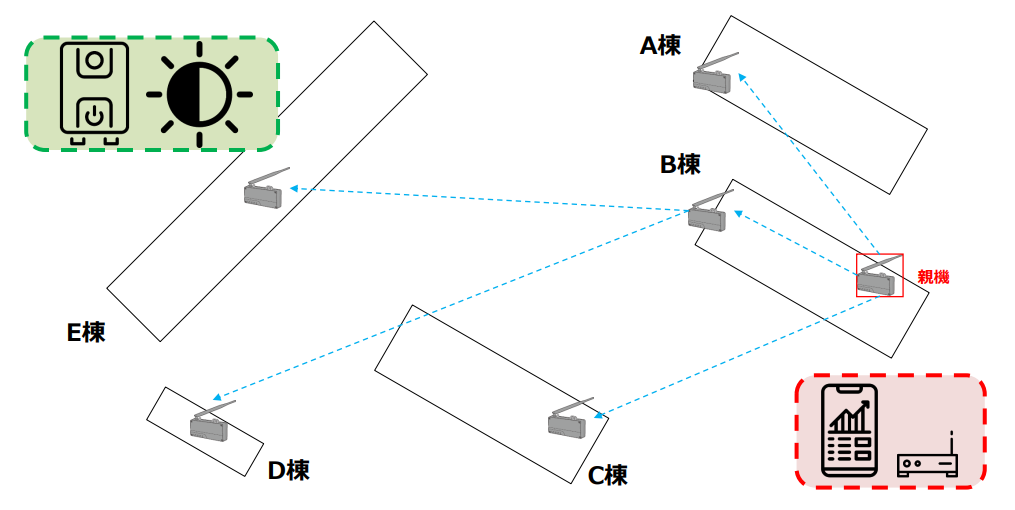

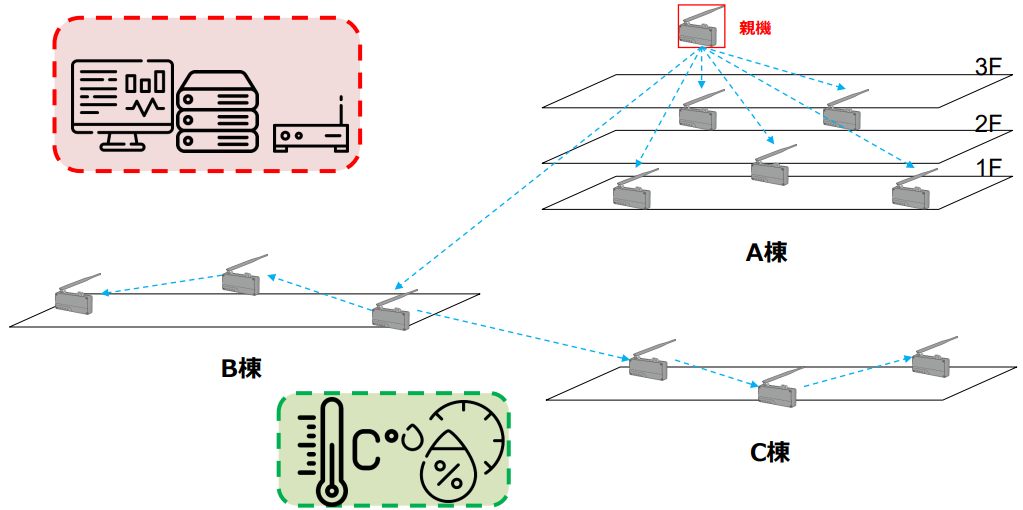

系統架構

920 MHz 系統架構

天線選擇

依據使用環境的改變,外接天線的選擇是一個重要的事情。

為了達到穩定的通信,OKI提供客人依照使用環境選擇套筒天線或者外接延長外頂天線。

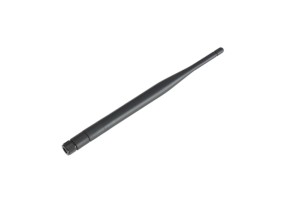

█ 套筒天線

在室內,盒體,箱體內部跟無線設備本體一起放置時適用。

套筒天線

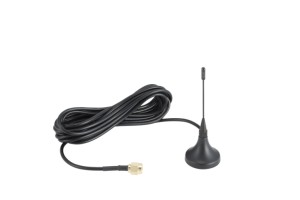

█ 外接延長外頂天線

無線設備本體跟天線需要分開時,天線需要放在盒體,箱體外部時適用。天線底座內涵磁鐵, 需要放置在金屬面以做固定 (防水規格)。

外接延長外頂天線
規格內容
版本系列 NCC版(台灣) FCC版 (美國) 日本版 韓國版 泰國版 越南版
對應頻率 920.4 ~ 924.6 MHz 902.4 ~ 927.6 MHz(符合 FCC Part 15 Subpart C ) 920MHz(符合 ARIB STD-T108:922.3 ~ 928.1 MHz) 920.7 ~ 923.3 MHz 920.4 ~ 924.6 MHz 918.6 ~922.2 MHz
頻道數 8 CH 43 CH 28 CH 14 CH 8 CH 8 CH
傳輸輸出 0.16mW/1mW/20mW 0.16mW/1mW/20mW 0.16mW/1mW/20mW 0.16mW/1mW/50mW/12.5mW 0.16mW/1mW/20mW 0.16mW/1mW/20mW
通信速度 最大100kbps
調變方式 GFSK
電源電壓 3.3V±5%以内
消費電流 傳輸時 (20mW) Typ. 70mA Typ. 70mA Typ. 70mA Typ. 66mA Typ. 70mA Typ. 70mA
接收時 Typ. 50mA
待機時 -
天線 內藏天線為標準配備、外部天線連接器×2 (內部天線接外部天線需要另外採購佈線)
介面 UART×1 (連接客戶開發系統, 開發/開啟 穿透通信, 控制台軟體, 通信設定)
作業溫度範圍 -20~70℃、25~85%RH(無結露)

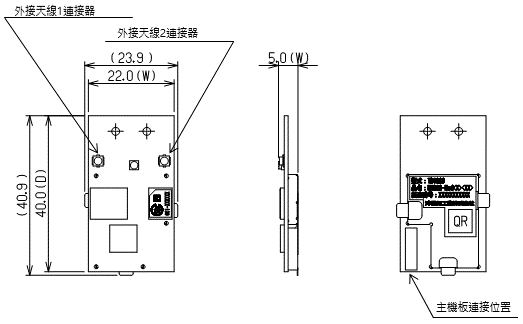

外觀尺寸 22mm(W)×40mm(D)×5mm(H)(去除突起)
連接器 40 pin
環境認證 RoHS 認證

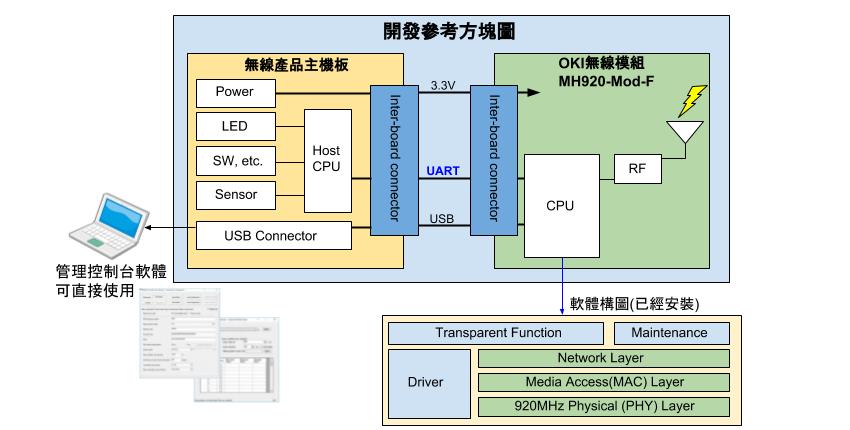

920 MHz 系統架構

█ 擁有多跳式中繼功能的無線模組並且擁有與感測器連結的功能。
█ 客人自行開發, 生產的主機板控制系統, SmartHop無線模組單純負責無線通信的部分。


920 MHz 系統架構

920 MHz頻段多跳點無線模組

MH 920-Mod <1>

920 MHz頻段多跳點無線模組
